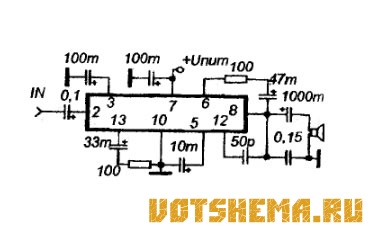

Микросхема УМЗЧ AN7120

Микросхема - одноканальный УМЗЧ для переносной аппаратуры среднего класса. Корпус TABS5 с 14-ю выводами.

Параметры:

Uпит................6...18V
Рвых. при Uпит........................... 9V 2,1W
Ток покоя ................ 27 mА
Диапазон ............................. 40-18000 Гц
КНИ при Рвых. 0,5W ........... 0,5%
R нагрузки ............ 4 Om
R входное ............ 150 kOм.


Имеется защита от КЗ в нагрузке, теплоотвод не нужен, - микросхемы имеют одинаковые схемы и цоколевки, представляют собой стереоусилители мощности, которые могут использоваться и в мостовой схеме включения, при этом разделительные конденсаторы на выходе не нужны. Корпус SIP1 с 11-ю выводами.
