Схема маломощного ЧМ передатчика (радиоадаптер)

Практически всем недорогим магнитолам японского производства свойственен один недостаток - запись возможна только от встроенного микрофона или от собственного радиоприемника. В результате сфера применения этих аппаратов сужается. Выйти из положения можно и без вторжения в конструкцию аппарата, если сделать маломощный ЧМ передатчик, работающий в том УКВ диапазоне, на прием которого рассчитана магнитола, и обеспечивающий высокое качество модуляции.


Схема такого передатчика показана на рисунке 1.

ЗЧ сигнал от телефонного выхода аппаратуры поступает на модуляционный усилитель напряжения ЗЧ на VT1. На коллекторе VT1 получается напряжение, состоящее из положительной постоянной и переменной составляющих. Этот комплекс поступает на варикап VD2, включенный в контур генератора на VT2. В результате антенна W1 излучает ЧМ сигнал УКВ диапазона.

Для питания используется источник питания аппарата, с выхода которого берется сигнал, для этого положительное напряжение 10-15В выводится на свободный контакт разъема для телефонов. Либо нужен гальванический источник, например - Крона на 9В (стабилитрон VD1 при этом не нужен) или отдельный сетевой источник.

Передатчик

Схема маломощного ЧМ передатчика (радиоадаптер)

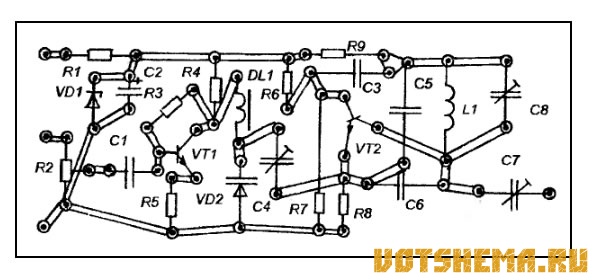

Передатчик собран на печатной плате (рисунок 2). Используются распространенные детали. Подстроечные конденсаторы КПК, вместо варикапа можно использовать стабилитрон типа Д814, на качество будет хуже. Катушка L1 не имеет каркаса, она наматывается на оправке диаметром 6 мм, которая после намотки удаляется.

Число витков для диапазона 64-73 Мгц - 9, для 88-108 Мгц - 7, провод ПЭВ 0,35-0,43. Дроссель DL1 намотан на ферритовом кольце К7Х4Х3 400НН, содержит 60 витков ПЭВ 0,12.

Настройка

Настройка несложная. Сначала нужно установить частоту генератора на свободный участок диапазона подстройкой С7, затем подбором R3 и подстройкой С4 выбрать режим модуляции, при котором минимум искажения и шумов а приемнике. Затем нужно подобрать такой режим работы генератора при котором обеспечивается наибольшая дальность передачи подбором соотношения R6 и R7.

Если этот передатчик использовать совместно с УКВ радиоприемником, сделанном в виде стереонаушников, можно избавиться от провода и прослушивать аудиопрограммы на расстоянии до 50 м. Но в этом случае звучание будет только монофоническое.

Получить стереофонические беспроводные телефоны можно если сделать двухканальный передатчик, состоящий из двух одинаковых передатчиков, каждый со своей антенной, но один работает на свободном участке диапазона 64-73Мгц, а второй на 88-108 МГц.

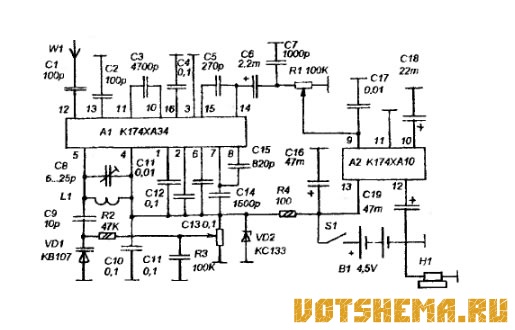

Радиоприемник тоже потребуется двухканальный, например смонтированный в корпусе больших стереонаушников, либо в отдельном малогабаритном корпусе. Оба канала можно сделать по одинаковым схемам (рисунок 3) но на разные частоты.

Рисунок 3
Схема маломощного ЧМ передатчика (радиоадаптер)

В основе схемы микросхема К174ХА34, уже широкоизвестная радиолюбителям. Она содержит полный УКВ ЧМ тракт, включающий преобразователь, гетеродин, УПЧ и частотный детектор. Схема выбрана упрощенная - без входного контура, что учитывая низкую ПЧ (70 кГц) не столь важно.

Частота настройки определяется настройкой только одного контура L1 С8 С9 VD1. Варикап служит для подстройки приемника, поскольку передатчик не имеет кварцевой стабилизации. Напряжение питания стабилизировано параметрическим стабилизатором на VD2.

В качестве УЗЧ используется часть микросхемы К174ХА10. Эта микросхема содержит полный тракт AM приемника включая УЗЧ. В данном случае только УЗЧ и используется.

Конструктивное исполнение двух приемников зависит от конфетных стереотелефонов, например их можно расположить в корпусах звукоизлучателей телефонов, на отдельных платах, либо в отдельном корпусе на общей плате. В этом случае роль антенн могут выполнять провода идущие к телефонам. В качестве источника питания удобно использовать батарею на 4,5В из трех миниатюрных элементов типа AAA.

Катушка имеет такую конструкцию как L1 передатчика, и число витков тоже, но диаметр намотки 3 мм (намотать на винте М3, затем его удалить).

Настройка практически не требуется, только установка нужной частоты приема.
