Схема шести-диапазонного КВ приемника
Категория: Приемники
Схема шести-диапазонного КВ приемника

Приемник рассчитан на прием любительских радиостанций с телефонной или телеграфной модуляцией в шеста коротковолновых диапазонах: 1,8 МГц, 3,5 МГц, 7 МГц, 14 МГц, 21 МГц и 28 МГц. Приемник построен по супер-гетеродинной схеме с одним преобразованием частоты. Промежуточная частота 500 кГц, селективный элемент - готовый электромеханический фильтр.

Схема показана на рисунке 1. В её основе микросхема К174ХА2, предназначенная для построения радиоприемных трактов. Она содержит преобразователь частоты, гетеродин, усилитель промежуточной частоты и систему АРУ. В данной схеме асе её узлы используются по прямому назначению.

Смена диапазонов происходит полным переключением входных и гетеродинных цепей, для этого служит галетный высокочастотный малогабаритный переключатель на восемь положений (используются шесть), состоящий из восьми коммутирующих плат, расположенный одна над другой (такие переключатели нашли широкое применение в профессиональной измерительной аппаратуре или в электронных приборах оборонного назначения).

Высокочастотные цепи каждого диапазона монтируются на отдельных платах, которые припаиваются непосредственно к контактам переключателя. В результате получается такой модуль, имеющий в середине сам переключатель, вокруг которого, параллельно его оси расположены платы по кругу (получается что-то наподобие барабанного переключателя ПТК от очень старых телевизоров, но контакт надежнее).

Этот модуль крепится к передней панели металлического корпуса приемник крепежными элементами переключателя. Таким образом, поворачивая рукоятку переключателя мы подключаем к преобразователю и гетеродину микросхемы определенную плату с контурами.

Схема шести-диапазонного КВ приемника

На входе преобразователя включен УРЧ на полевом транзисторе VT1, он позволяет согласовать высокое сопротивление входного контура с низким сопротивлением симметричного входа преобразователя.

Сигнал ПЧ выделяется в контуре L1C4 и поступает на электромеханический фильтр Z1, который определяет, практически всю селективность по соседнему каналу и полосу пропускания. С выхода фильтра сигнал поступает на вход УПЧ (вывод 12 А1). С выхода УПЧ (вывод 7 А1) усиленный сигнал поступает одновременно на два узла-детектор АРУ на VD1 и на кольцевой демодулятор на VD2-VD5.

Сигнал опорной частоты 500 кГц вырабатывает кварцевый генератор на VT2. Микросхема имеет две цепи АРУ, первая участвует в автоматической регулировке и получает для своей работы напряжение с выхода детектора на VD1, вторая используется для ручной регулировки, напряжение на нее поступает через резистор R10 (регулятор чувствительности).

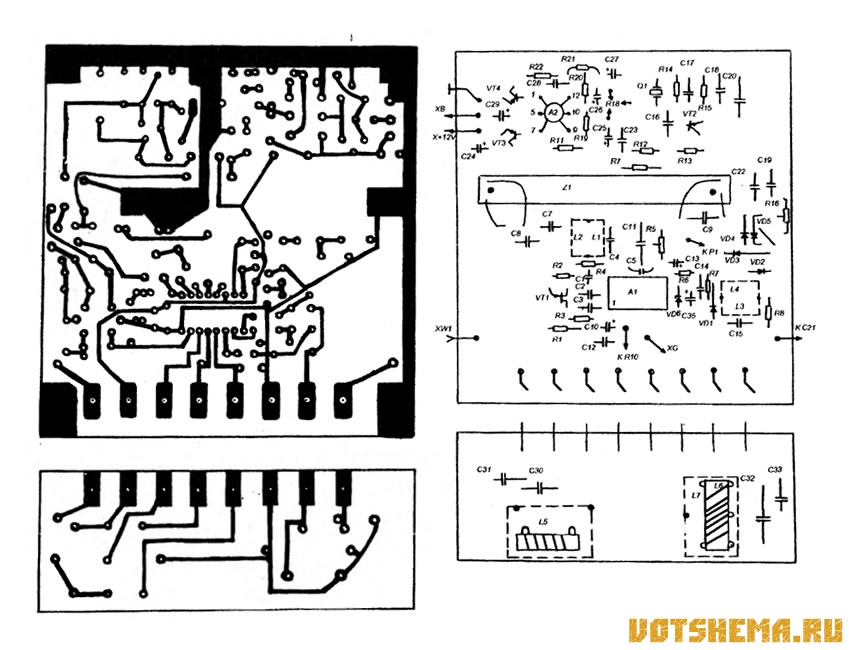

Усилитель НЧ сделан на операционном усилителе А2 и транзисторах VT3 и VT4. Громкость регулируется резистором R18. Индикатор Р1 служит для измерения уровня принимаемого сигнала. Приемник смонтирован на одной печатной плате, на которой расположена основная часть схемы, и на шести платах с контурами, монтаж этих плат описан выше.

Детали такие. Все резисторы МЛТ 0.125, конденсаторы К50-35, К10-7В, и КТ в контурах. Переменный конденсатор КПВ-2 с воздушным диэлектриком, используется одна из трех секций. Транзисторы с любыми буквенными индексами, диоды желательно ГД507, но можно и Д18, Д9. Стабилитрон на 6-8В.

Контурные катушки тракта ПЧ намотаны на каркасах от контуров ПЧ транзисторных AM радиоприемников с промежуточной частотой 465 кГц. L1 содержит 60 витков с отводом от середины, L2 - 20 витков, L3 - 60 витков, L4 - 20 витков. Провод ПЭВ 0,12, катушки закрыты алюминиевыми экранами.

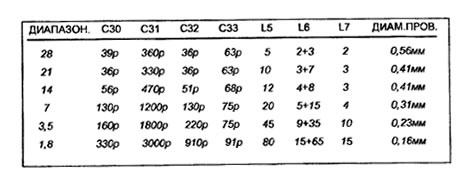

Для высокочастотных катушек использованы цилиндрические каркасы из полистирола диаметром 7 мм с резьбовыми подстроечниками из карбонильного железа (взяты укороченные каркасы от контуров УПЧИ ламповых телевизоров). Данные катушек и конденсаторов сведены в таблицу. Тип провода ПЭВ.

Схема шести-диапазонного КВ приемника
