Маломощный передатчик 144,6 МГц

Передатчик работает на частоте 144,6 МГц с выходной мощностью 5 mW. Он может работать как самостоятельное устройство или как схема задающего генератора и модулятора в составе более мощного передатчика.

Микросхема MC2833 предназначена для выполнения схем передатчиков с ЧМ. В ней есть микрофонный усилитель, модулятор на внутреннем варикапе, задающий генератор, и два усилительных каскада.

Речевой сигнал воспринимается электретным микрофоном (со встроенным усилителем). Питается усилитель микрофона через резистор R5. который служит одновременно его нагрузкой. НЧ сигнал снимается с R5 и через R4-C3 поступает на вход микрофонного усилителя. имеющегося в микросхеме А1 (вывод 5). Коэффициент передачи усилителя зависит от глубины ООС, которая зависит от сопротивления между выводами 5 и 4 А1. При помощи переменного резистора R2 можно регулировать чувствительность микрофона.

В задающем генераторе работает кварцевый резонатор Х1, частота резонанса которого в 12 раз ниже частоты несущей. Катушка L1 совместное внутренним варикапом микросхемы создает цепь модуляции. На выходе задающего генератора включен контур L2-C6, настроенный на третью гармонику кварцевого резонатора.

С этого контура через конденсатор С13 сигнал частотой 36.15 МГц поступает на удвоитель частоты, выполненный на транзисторе VT2, входящем в состав микросхемы. В его коллекторной цепи включен контур L3-С10, настроенный на частоту 72.3 МГц. Режим работы транзистора задается базовым резистором R10.

Далее, с этого контура, через конденсатор С5 радиочастотное напряжение поступает на выходной каскад на транзисторе VT1. входящем в состав микросхемы А1. который одновременно выполняет роль удвоителя частоты и выходного каскада. Контур L4-C7-C8 настроен на 144,6 МГц, а конденсаторы С7 и С8 образуют емкостный трансформатор, с которого РЧ поступает на выход (на антенну или на дополнительный усилитель мощности).

Для намотки катушки L1 используется каркас с ферритовым посердечником диаметром 2,8 мм из феррита 100 ВЧ. Катушка L1 содержит 20 витков провода ПЭВ 0.16. Остальные катушки намотаны на каркасах диаметром 4 мм с латунными подстроечными сердечниками. Катушка L2 содержит 8,5 витков, катушка L3 -7 витков, катушка L4, - 6 витков. Намотка ведется проводом ПЭВ 0,31.

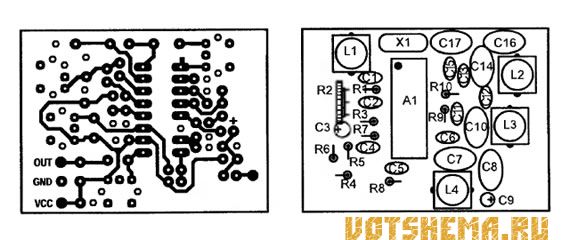

Детали передатчика монтируются на печатной плате из двухстороннего фольгированного стеклотекстолита. На стороне разводки проводников, разведены все соединения кроме соединений с общим минусом. Со стороны деталей фольга протравливается только вокруг точек установки выводов деталей, не контактирующих с общим минусом питания. На рисунке в тексте даны шаблоны обеих сторон в натуральную величину, а так же, схема расположения деталей.
