Схема простого автомата управления поливом

Автомат позволяет поливать домашние растения, каждые сутки в определенное время, причем длительность полива можно установить от 10-ти минут до 1-го часа. В основе автомата - карманные часы-будильник Miracle азиатского производства. Часы на схеме отмечены пунктиром. Переделка сводится к отключению звукоизлучателя от коллектора выходного транзистора, и подключению к нему нагрузочного резистора R1.

Теперь при включении будильника на коллекторе этого транзистора имеются импульсы амплитудой около 8-10В. Эти импульсы выпрямляются диодом VD1. В результате при срабатывании будильника на конденсаторе С2 появляется постоянное напряжение с уровнем логической единицы.

Это напряжение устанавливает триггер D1.2, D1.3 в единичное состояние. Транзисторный ключ VT1 открывается и пропускает ток через обмотку реле К1, которое своими контактами К1.1 включает насос.

Для установки времени, в течении которого работает насос служит одновибратор на часовой микросхеме D2 - К176ИЕ12. Микросхема содержит мультивибратор и два счетчика. Частота мультивибратора, в пределах 300-1000 Гц устанавливается резистором R5 (выбрать нужные пределы установки можно подбором R6).

Затем импульсы с его выхода поступают на первый счетчик (по внутренним цепям), который делит их частоту на 32768. Затем следует второй счетчик, делящий частоту на 39. Работает этот счетчик так. Пока на его вход R (вывод 9) поступает единица на его выходе (вывод 10) присутствует ноль. Если на его вход R подать ноль, он начинает работать, и через 39 тактов входных импульсов на его выходе (вывод 10) устанавливается единица.

Эта единица возвращает триггер D1.2, D1.3 а исходное состояние. Таким образом насос остается включенным в течении времени, в течении которого второй счетчик считает до 39-ти. А это время зависит от частоты входных импульсов, и следовательно от положения движка резистора R5.

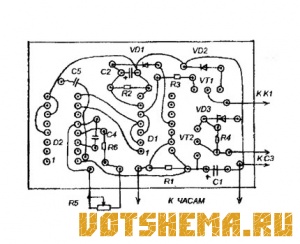

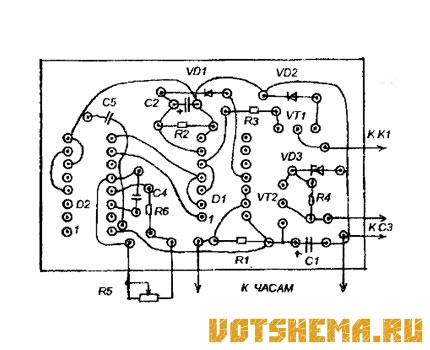

Все детали (за исключением будильника и источника питания) смонтированы на одной печатной плате, монтажная схема показана на рисунке. Трансформатор питания используется готовый, малогабаритный, выдающий переменное напряжение около 18В. Но подойдет любой, вырабатывающий 15-25В. Электромагнитное реле К1 РЭС-9 на 10-12В (паспорт РС4.524.202) возможно использовать любое другое реле на соответствующее напряжение.

В качестве насоса взят старый насос омывателя ветрового стекла от автомобиля. Он питается от отдельного, более мощного (лабораторного) источника , который подключается к электросети, на время полива, при помощи контактов реле К1. Можно устроить полив один или два раза в сутки, в первом случае будильник устанавливают в 24-х часовой режим, во втором - а 12-ти часовой.

Схема простого автомата управления поливом

Конструкция насоса может быть другой, либо какой-то запорный клапан.

Этот автомат может управлять поливом на даче или садовом участке, работать как таймер, применения могут быть самые разнообразные.
