Микросхема LA4160
Категория: Микросхемы

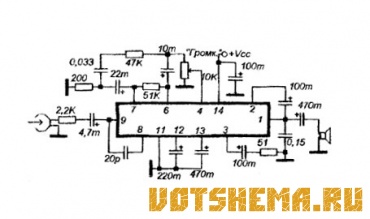

Микросхема LA4160

Выполнена в корпусе TABS5 с 14 выв. Содержит моно-усилитель воспроизведения, тонкорректор, усилитель мощности ЗЧ. Предназначена для кассетных магнитофонов низкого класса.


Параметры микросхемы:

1. Напряжение питания Vcc .............. +6...13V
2. Максимальная выходная мощность ........... 1,2W
3. Ток покоя ................ 8mА
4. Уровень шума ............... 68 дБ
5. Диапазон частот ................ 30-16000 Гц
6. Чувствительность ..................... 10 mV
7. КНИ при 0,1 W и 1000 Гц ................... 0,1%


Радиатор не требуется.
