Схема дистанционного выключателя
Схема дистанционного выключателя

Предложено достаточно много устройств, позволяющих дистанционно управлять электроприборами, но особенность этого в том, что в его основе лежит комплект микросхем от систем дистанционного управления телевизорами типа УСЦТ. Таким образом для шифратора и для дешифратора требуется всего по одной микросхеме. В основе переключателя-комплект К1506ХЛ1 для передатчика и K1506XЛ2 для приемника.

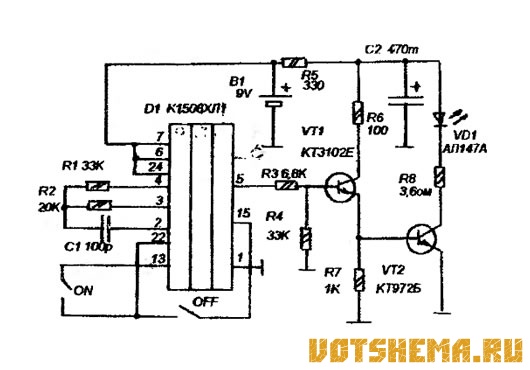

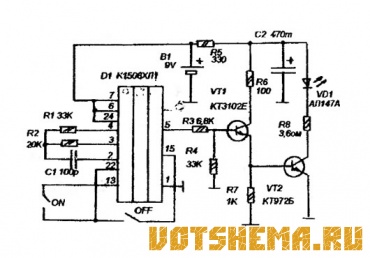

Принципиальная схема передатчика показана на рисунке 1. Фактически, это упрощенный вариант схемы пульта дистанционного управления, в котором оставлены только две кнопки - "ON" для включения и "OFF" для выключения. В остальном схема полностью повторяет схему пульта. В принципе, возможно использовать готовый пульт от телевизора 3УСЦТ, но из-за большого количества кнопок он слишком громоздок. А этот передатчик имеет размеры двух батарей - Крона.

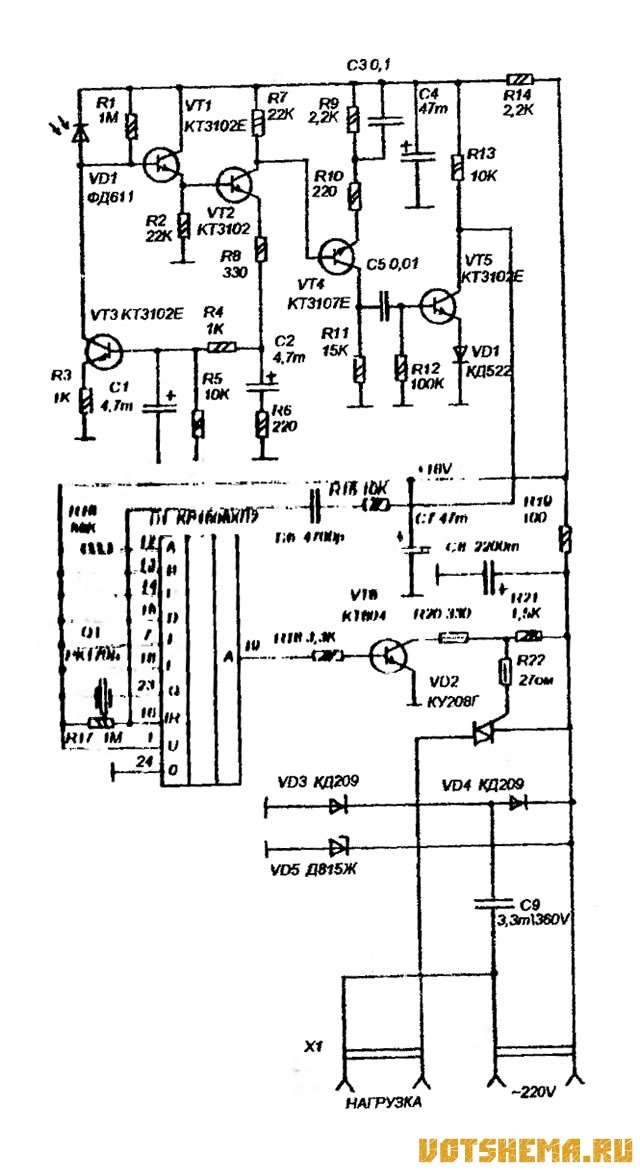

Принципиальная схема приемника показана на рисунке 2. В основе так же, предельно упрощенная схема узла дистанционного управления телевизора. Из всех функций оставлена только одна -выключатель (при помощи триггера микросхемы) - вывод 19. В включенном состоянии здесь логическая единица, а в выключенном - ноль. Этот уровень поступает на транзисторный ключ на VT6, управляющий симистором VD2, через который поступает питание на нагрузку.

Рисунок 2
Схема дистанционного выключателя

Для приема инфракрасного излучения, посылаемого передатчиком, служит стандартный транзисторный ИК-приемник от телевизоров 3УСЦТ на транзисторах VT1-VT5. Взят готовый ИК-приемник, уже смонтированный и отлаженный, помещенный в латунный экран. ИК-приемник можно расположить в одном корпусе со всем устройством или сделать выносным (соединять при помощи двухжильного экранированного кабеля), что лучше, поскольку при этом на него меньше влияют помехи от работы симистора.

Источник питания - бестрансформаторный, на гасящем реактивном сопротивлении конденсатора С9, напряжение выпрямляется диодами VD3 и VD4 и стабилизируется на уровне 18В при помощи стабилитрона VD5.

Такая схема менее надежна и более опасна в обращении чем схема с силовым трансформатором, но она позволяет сделать дистанционный выключатель более компактным, дешевле в изготовлении , и при соблюдении всех мер электробезопасности, устройство будет не опаснее простой электророзетки.

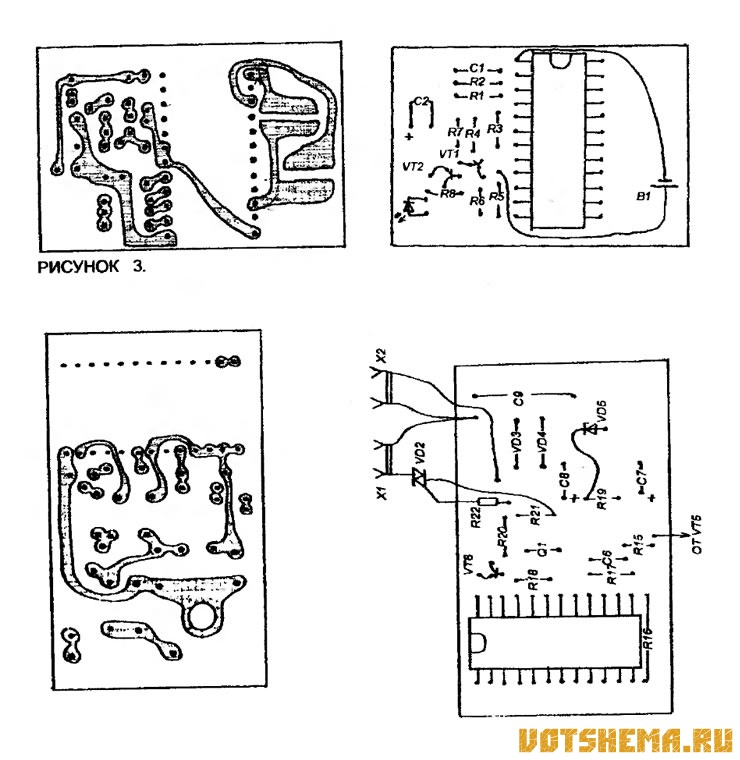

Конструктивно передатчик монтируется на компактной печатной плате (рисунок 3). Приемник состоит из двух узлов, ИК-приемника, уже смонтированного и готового и дешифратора с источником питания и выключателем нагрузки (рисунок 4). Настройка заключается в сопряжении тактовых частот задающих генераторов приемника и передатчика, подстройкой частоты передатчика подбором сопротивления резистора R2 (рисунок 1).

Рисунок 3
Схема дистанционного выключателя

Получившийся дистанционный выключатель может управлять нагрузкой мощностью до 400 ВТ, при этом дальность (между ИК-приемником и передатчиком) составляет около восьми метров.
