Схема электрических кодовых замков

Если говорить о кодовых замках, то в настоящее время существуют, на мой взгляд, две крайности, - механические кодовые замки, в которых ригель отодвигается с помощью механизма, приводимого в движение от нажатия нескольких кнопок одновременно, и кодовые замки электронные, сделанные на основе микроконтроллера, работающего соответственно внесенной в него программе. Но существует и другая категория кодовых замков, сейчас применяемая крайне редко, - это электрические кодовые замки, в сущности представляющие собой кодовые электровыключатели.


Несмотря на доминирование механических и электронных замков, электрические тоже могут оказаться очень полезными, особенно когда требуется срочно сделать достаточно надежное и простое устройство.

На рисунке 1 показана схеме кодового замка (вернее, кодового выключателя) на трех 11-позиционных галетных переключателях. Для того чтобы включить некое устройство (например, электромагнит отпорного механизма, или, может быть, свет в кладовке), нужно установить каждый из четырех галетников в определенное ему положение, при этом все четыре замкнутые группы окажутся включенными последовательно.

В данном случае, показанном на рисунке 1, S1 нужно установить в положение «2». S2 - «5». а S3 - в положение «9». То есть, набрать код «259». Подключив другие контакты галетников можно задать любой другой код.

Передняя панель такого кодового замка (кодового выключателя) похожа на панель управления старого сейфа из фильмов 50-х годов, - три вращающиеся ручки, с цифрами вокруг

Главное достоинство такого кодового выключателя, конечно же простота но есть и существенные недостатки. Во-первых, когда набран код и он включен положения ручек хорошо видно окружающим и его можно запомнить (конечно, если не предусмотреть глазки со шторками, как старых сейфах) Во-вторых, галетные переключатели на 11 положений не так доступны, как обычные кнопочные.

На рисунке 2 показана схема кодового замка (кодового выключателя) на основе панели из десяти кнопочных переключателей. Все переключатели включены последовательно, а код зависит от того, какие из них включены в цель нормально замкнутыми, а какие - нормально разомкнутыми контактами.

Чтобы задать код, все переключатели, номера которых соответствуют цифрам кода, нужно включить в цель нормально разомкнутыми контактами, а все остальные переключатели должны быть подключены нормально замкнутыми контактами.

Теперь, если нажать кнопки с номерами, соответствующими коду, и при этом остальные кнопки оставить не нажатыми, цепь замкнется. На рисунке 2 показана схема включения для кодового числа «259».

В зависимости от типа используемых кнопочных переключателей и назначения данного устройства, может быть несколько вариантов кодового замка (кодового выключателя), сделанного по схеме на рисунке 2.

Если кнопочная панель, показанная на рис.2 должна кратковременно подавать ток на электромагнит запорного устройства (только чтобы отпереть замок) можно использовать переключающие кнопки без фиксации.

В таком случае, вам нужно действовать как при пользовании механическим кодовым замком, - одновременно, тремя пальцами нажать все необходимые кнопки. Пока вы будете удерживать кнопки нажатыми ток будет поступать на электромагнит, и он отопрет замок После отпускания кнопок электромагнит выключится.

В том случае, когда кнопочная панель должна работать именно как кодовый выключатель, например, чтобы включать и выключать какие-то устройства, нужно использовать кнопки-переключатели с фиксацией. Теперь, после того как вы набрали кодовое число выключатель останется включенным до тех пор, пока нажатые кнопки вы не переключите в исходное состояние.

Достоинства применения кнопок с фиксацией в том, что кнопки можно нажимать последовательно а не одновременно, и в том, что цепь остается включенной (если это необходимо). А недостаток, - в том, что по нажатым кнопкам посторонний наблюдатель может узнать код.

В этом случае, более безопасным будет использование кнопочных переключателей, у которых есть пружинки, возвращающие кнопки в выдвинутое состояние, независимо от того включен выключатель или выключен. Определить, включена или выключена такая кнопка можно только на ощупь, по усилию, которое требуется приложить для изменения её состояния.

Бывает, что нужно по коду не включать, а выключать что-то, например, простую сигнализацию На рисунке 3 приводится именно такая схема. Логика задания кода здесь противоположна той, что на рисунке 2, - чтобы задать код, все переключатели, номера которых соответствуют цифрам кода, нужно включить в цепь нормально замкнутыми контактами параллельно друг другу, а все остальные переключатели должны быть подключены параллельно друг другу нормально разомкнутыми контактами.

Теперь, когда кодовые кнопки нажаты, цепь размыкается. Типы кнопочных переключателей, в зависимости от применения схемы, здесь такие же как в схеме на рисунке 2. И все же, более доступны не переключающие, а замыкающие кнопки и выключатели. Недостаток контактных групп, в таком случае, можно компенсировать одним электромагнитным реле (рисунок 4).

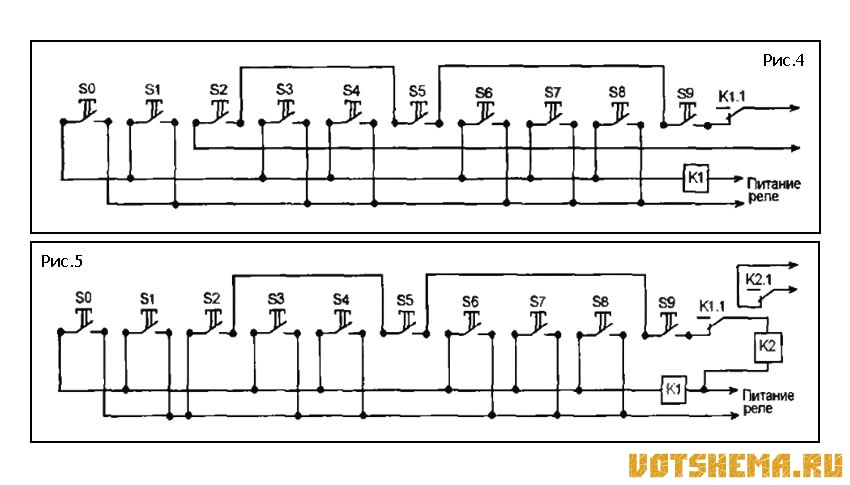

Рисунок 4 и 5
Схема электрических кодовых замков

В этой схеме, все кнопки, участвующие в наборе кода, нужно включить последовательно, и последовательно с нормально замкнутыми контактами реле. А кнопки, номера которых не входят в кодовое число, соединить параллельно и подать через них питание на обмотку данного реле.
