Схема приемного тракта карманной СВ-Радиостанции

Приемный тракт, описание которого приводится в этой статье, может послужить основой для построения миниатюрной радиостанции, работающей с ЧМ на одной из частот диапазона 27 МГц. Применение микросхемы К174ХА26 в упрощенном включении дает возможность существенно упростить как монтаж так и настройку устройства в целом, а наличие одиночного контура ПЧ вместо пьезокерамического фильтра, как полагается по типовой схеме включения, позволяет варьировать промежуточную частоту в достаточно больших пределах (от 300 кГц до 2-3 МГц), что в свою очередь дает возможность выбирать различные комплекты кварцевых резонаторов для передатчика и приемного тракта.


В результате упрощается подбор резонаторов, поскольку, в большинстве случаев радиолюбители испытывают проблемы именно с поиском нужных резонаторов, частоты которых должны быть разнесены на строго определенную величину (465 кГц). В данном случае величина разноса не играет столь существенной роли и разнос частот может быть в пределах 300 кГц — 3 МГц.

Применение в УЗЧ микросхемы К174ХА10 может показаться на первый взгляд неразумным, поскольку большая часть микросхемы (полный тракт AM радиовещательного приемника) остается невостребованной, но учитывая относительно низкую стоимость данной микросхемы и весьма неплохие параметры её УЗЧ, такое её применение имеет смысл.

Принцип работы радиотракта

Сигнал от антенны поступает непосредственно на вход однокаскадного УРЧ, выполненного на транзисторе VT1. В его коллекторной цепи включен контур L1, С3, С4, настроенный на частоту принимаемого канала. Связь между этим контуром и входом преобразователя частоты микросхемы А1 осуществляется через емкостный делитель, роль которого выполняет контурная емкость, разбитая на два конденсатора С3 и С4. В результате за счет этого делителя осуществляется оптимальная связь входа микросхемы с контуром.

Частота гетеродина определяется резонансной частотой кварцевого резонатора Q1. По типовой схеме, для обеспечения работы гетеродина используется только резонатор, но в связи с тем, что на практике часто бывает так, что гетеродин микросхемы не запускается с некоторыми экземплярами резонаторов, последовательно с резонатором включена дополнительная катушка L2, которая совместно с конденсатором С5 представляет собой контур, настроенный на частоту гетеродина. Наличие этого вспомогательного контура обеспечивает надежный запуск гетеродина, а частота гетеродина определяется частотой резонанса Q1.

Комплекс частот на выходе преобразователя выделяется на выводе 3 А1. А вывод 5 является входом УПЧ. В типовой схеме между этими выводами включается пьезокерамический фильтр на 465 кГц. В данной схеме роль селективного элемента выполняет одиночный контур L3C7, настроенный на частоту ПЧ. Роль земли контура выполняет положительная шина питания. Наличие одного контура в фильтре ПЧ не позволяет получить высокую селективность по соседнему каналу, она все же получается достаточной для радиостанции не предназначенной для дальней связи.

Повысить селективность можно двумя способам. Во-первых, можно вернуться к типовой схеме и установить вместо контура пьезокерамический фильтр от транзисторного приемника с ПЧ 465 кГц, но это возможно только если есть кварцевые резонаторы с таким разносом частот. Во-вторых, можно сделать двух-трехзвенный ФСС на двух-трех контурах, но это потребует более сложной настройки и существенного увеличения размеров печатной платы.

Контур L5C13 настроен на частоту ПЧ, он работает в фазосдвигающей цепи частотного детектора. Резистор R3 понижает добротность контура и таким образом снижает нелинейные искажения. Однако сильно увлекаться уменьшением сопротивления этого резистора с целью понижения КНИ не имеет смысла, поскольку это приводит к увеличению уровня шумов и снижению уровня громкости выходного сигнала. Номинал резистора 22 кОм соответствует добротности контура, при которой обеспечивается хорошая разборчивость речи при минимальных шумах.

Низкочастотный сигнал выделяется на выводе 10 микросхемы А1. В состав микросхемы К174ХА26 входит система шумопонижения, которая с целью упрощения конструкции в данном варианте радиоканала не используется.

Низкочастотный усилитель выполнен на микросхеме А2 — К174ХА10, как уже отмечалось выше, данная микросхема используется только частично. Коэффициент усиления усилителя зависит от величины ООС, которую можно устанавливать подбором номинала R8. При увеличении его сопротивления глубина ООС увеличивается и коэффициент усиления усилителя уменьшается. Нагружен усилитель на малогабаритную динамическую головку (подходит любая малогабаритная головка с катушкой сопротивлением 4...50 Ом). Резистор R5 — регулятор громкости.

Печатная плата радиотракта

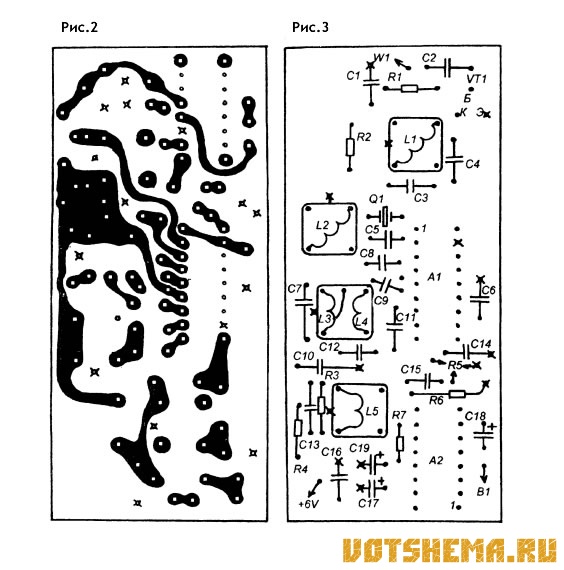

Схема приемного тракта карманной СВ-РадиостанцииРадиотракт собран на печатной плате из стеклотексталита с двухстронней металлизацией. На рисунке 2 показана разводка дорожек печатной платы со стороны пайки (с обратной стороны от расположения деталей). Фольга со стороны деталей не протравливается, она играет роль общего минуса питания, земли и экрана монтажа.

Вокруг отверстий не отмеченных крестиками (на рисунке 3) фольга зенкуется при помощи сверла большого диаметра. Это необходимо чтобы не происходило замыкание выводов деталей на фольгу. В отверстиях отмеченных крестиками фольга не зенкуется, в этих местах выводы деталей паяются со стороны расположения деталей непосредственно к этой фольге.

Чтобы не зенковать отверстия можно заранее выполнить защитное покрытие фольги со стороны деталей таким образом, чтобы круглые участки вокруг отверстий не отмеченных крестиками (рисунок 3) были не закрашены. Тогда в процессе травления фольга вокруг этих отверстий протравится и зенковать их не будет необходимости.

В качестве каркасов для контурных катушек используются каркасы от субмодулей СМРК-1, СМРК-2 цветных телевизоров типа 3-УСЦТ. Эти каркасы имеют по четыре секции, а также экраны и ферритовые подстроенные сердечники. Катушки L1 - L2 наматываются проводом марки ПЭВ диаметром 0,3-0,43 мм. L1 — содержит 6,5 витков, L2 — 8 витков. Катушки L3-L5 наматываются проводом ПЭВ диаметром 0,1-0,2 мм. Их данные зависят от того какая промежуточная частота получается в данном случае.

В авторском варианте в частота канала бала равна 27 МГц, а частота кварцевого резонатора Q1 — 27,35 МГц. Промежуточная частота равна 350 кГц. Для такой промежуточной частоты L3 и L5 должны содержать по 120 витков, L3 должна иметь отвод от четвертой части (от 30-го витка считая сверху по схеме), L4 — должна быть равна 1/10 от числа витков L3 (12 витков). Если промежуточная частота будет 465 кГц катушки L3 и L5 будут содержать по 80 витков, если ПЧ равна 500 кГц — по 70 витков. В процессе настройки на ПЧ возможно потребуется уточнить номиналы контурных конденсаторов С7 и С13.

Экраны всех катушек припаиваются к фольге со стороны расположения деталей.
