Схема телевизора Siesta

Телевизор-приемник именуемый "Siesta", принципиальная схема которого, да и сама конструкция удивительно сходна с телевизорами-приемниками, именуемыми "Kansai". Но все же несмотря на сомнительность фирмы-производителя такие аппараты пользуются успехом у неискушенных покупателей.
Телевизор имеет 12-ти дюймовый кинескоп. Питание универсальное от внешнего источника напряжением 11-14В (автомобильная бортовая сеть) или от электросети напряжением 220В или 110 В (имеется переключатель обмотки сетевого трансформатора).


Телевизионный приемник работает в MB и ДМВ диапазонах, радиоприемный тракт работает на средних (AM) и ультракоротких (FM) волнах.

Принцип работы телевизора.

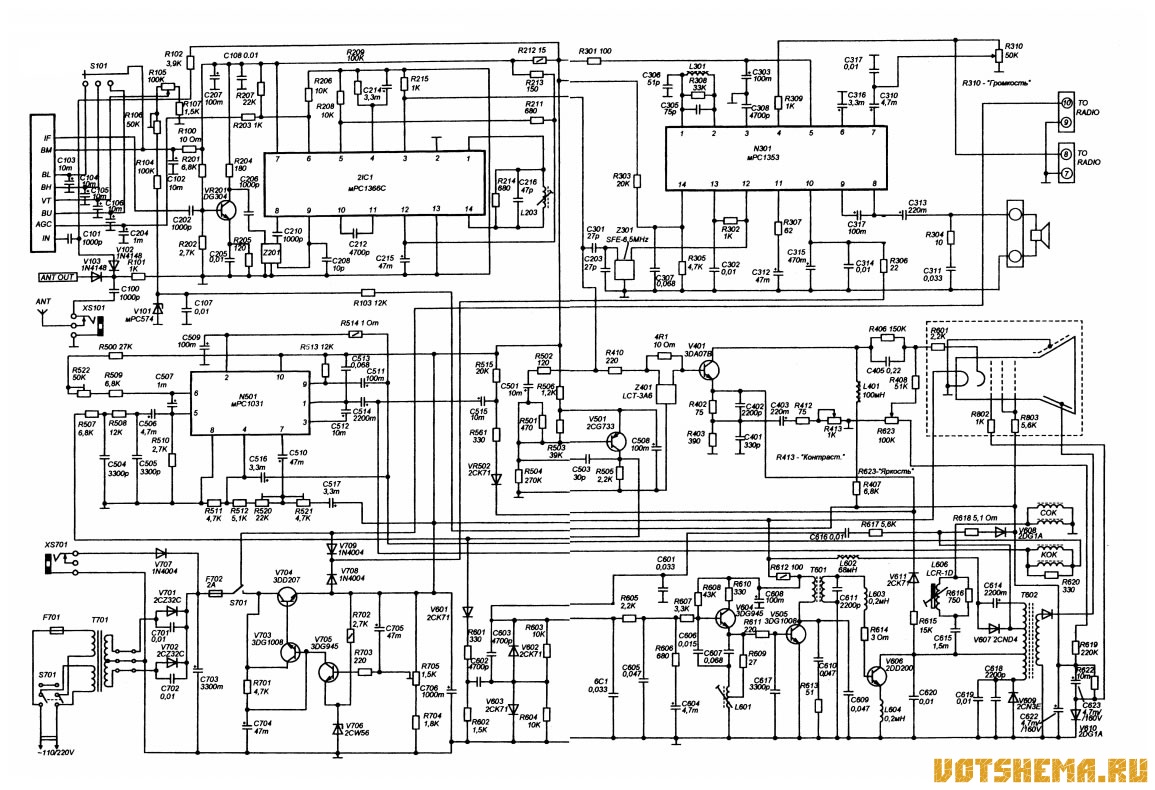

Выбор работы с радиоприемником или телевизором осуществляется переключателем S701. В его верхнем положении включен радиоприемник, при этом питание от сетевого выпрямителя или внешнего источника постоянного тока поступает через 10-й вывод разъема "ТО RADIO" на плату тюнера. На УЗЧ, который входит в состав микросхемы N301 напряжение в этом режиме поступает через диод V709.

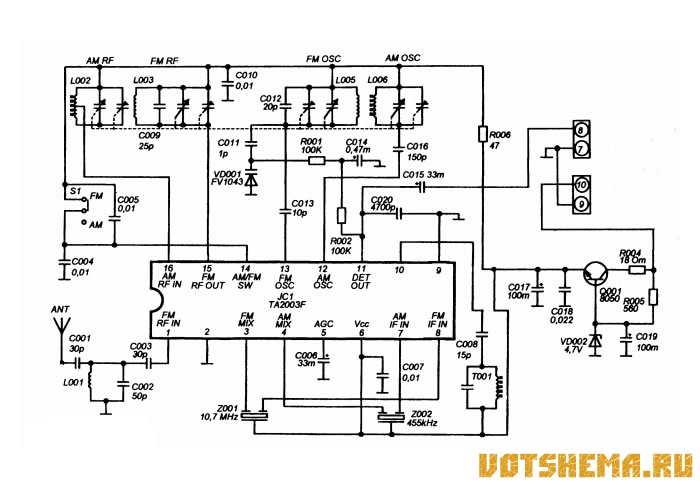

Тюнер (рисунок 2) построен на микросхеме JC1 - TA2003F, которая содержит универсальный АМ/ЧМ приемный тракт с промежуточными частотами 455 кГц и 10,7 МГц. Перестройка по диапазону производится при помощи четырехсекционного переменного конденсатора. Для переключения трактов АМ/ЧМ нужно изменить напряжение на выводе 14, для режима ЧМ подается высокий уровень (напряжение питания), для AM — низкий (переключатель S1).

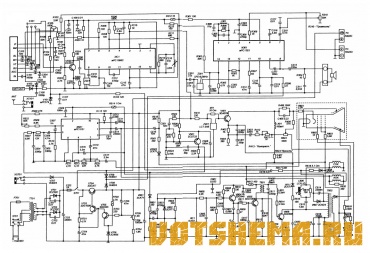

В нижнем положении S701 (рисунок 1) питание поступает на телевизионный тракт.

Сигнал принимается на встроенную или внешнюю антенну. Тюнер может быть как на схеме всеволновый, или два отдельных тюнера MB и ДМВ включенные последовательно. Выбор поддиапазона производится трехпозиционным переключателем S101. Настройка на канал плавная при помощи переменного резистора R105, который изменяет напряжение на варикапах тюнера.

Рис.2
Схема телевизора Siesta

С выхода тюнера сигнал ПЧ поступает через предварительный усилитель на транзисторе VR201 и ФПЧ Z201 на вход тракта УПЧИ, выполненный на микросхеме 2IC1. В состав этой микросхемы входит УПЧИ, видеодетектор, система АРУ (напряжение АРУ на тюнер снимается с её вывода 6) и предварительный видеоусилитель. Контур, подключенный к выводам 1 и 14 микросхемы работает в видеодекторе.

Система АПЧГ тюнера не предусмотрена. Видеосигнал с вывода 3 поступает через фильтр Z401, отфильтровывающий сигнал ПЧЗ, на выходной видеоусилитель, выполненный на транзисторе V401. Регулировка яркости контрастности происходит в этом каскаде, регулятор контрастности R413 изменяет коэффициент усиления этого каскада, а регулятор яркости R623 изменяет постоянную составляющую на катоде кинескопа.

В тоже время через конденсатор С301 сигнал ПЧЗ подается через полосовой фильтр Z301 на вход тракта звука на микросхеме N301, в состав которой входит УПЧЗ, частотный детектор и усилитель мощности ЗЧ. Микросхема имеет разные выводы подачи напряжения питания — на УПЧЗ и детектор через вывод 5, а на УМЗЧ через вывод 10. Это дает возможность блокировать УПЧЗ отключением питания от вывода 5.

Контур на катушке L301 работает в фазосдвигающей цепи частотного детектора. Напряжение ЗЧ снимается с вывода 4 N301 и поступает на регулятор громкости на резисторе R310, и далее, через него на вход УМЗЧ (вывод 7).

Полный видеосигнал через цепь R502, С501 поступает на базу транзистора V501, на котором выполнен селектор синхроимпульсов. Режим работы транзистора установлен так, что он открывается только синхроимпульсами. В результате усиление видеосигнала не происходит. Синхроимпульсы выделяются на резисторе R505. Для выделения кадровых импульсов служит ФНЧ R507, С504, R508, С505, который подавляет строчные импульсы.

Генератор кадровых импульсов и выходной каскад кадровой развертки выполнены на микросхеме N501. Переменным резистором R522 регулируется частота кадров, резисторами R520 и R521 регулируется размер по вертикали и линейность по вертикали.

Сформированный и усиленный кадровый сигнал с вывода 1 микросхемы N501 через разделительный конденсатор С514 поступает кадровые отклоняющие катушки КОК отклоняющей системы.

Строчные синхроимпульсы с коллектора V501 поступают на фазовый детектор системы ФАПЧ выполненный на диодах V602 и V603. С строчного трансформатора через цепь С616, R617 на фазовый детектор подаются импульсы обратного хода которые интегрируются конденсатором 6С1.

С выхода системы ФАПЧ регулирующее напряжение поступает на базу транзистора V604, на котором выполнен задающий генератор строчной развертки по схеме блокинг-генератора. Особенностью данного каскада является то что регулировка частоты строк производится не переменным резистором как обычно, а при помощи подстроечного сердечника катушки L601.

С эмиттера этого транзистора строчные импульсы поступают на базу предварительного усилителя мощности на транзисторе V505. В его коллекторной цепи включена первичная обмотка переходного трансформатора Т601, со вторичной обмотки которого импульсы поступают на выходной каскад выполненный на транзисторе V606. Коллектор этого транзистора нагружен первичной обмоткой выходного строчного трансформатора. Настройка трансформатора в резонанс производится при помощи конденсаторов С619 и С618, которые с его первичной обмоткой образуют контур.

На коллекторе V606 формируются мощные строчные импульсы, которые через регулятор линейности L606 и разделительный конденсатор С615 поступают на строчные отклоняющие катушки COK.

Импульсы гашения обратного хода луча через диод V611 поступают в эмиттерную цепь выходного каскада видеоусилителя на транзисторе V401, и понижают его усиление во время обратного хода. Сюда же поступают кадровые импульсы обратного хода через диод VR502.
