Однократно программируемые микросхемы

Однократно программируемые ПЗУ (ППЗУ) в основе запоминающего элемента имеют n-p-n транзистор, в цепи эмиттера которого включена плавкая перемычка. При программировании через эту перемычку протекает ток, которые вызывает её нагрев и разрушение, поэтому такие микросхемы еще называют : "ПЗУ с пережигаемыми перемычками".

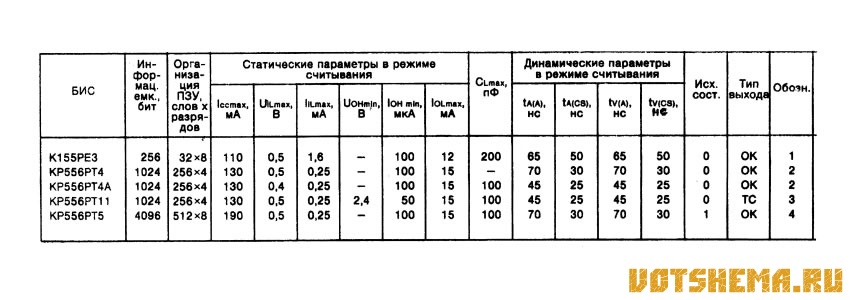

Параметры наиболее распространенных ППЗУ сведены в таблицу, все они выполнены по технологии ТТЛШ, имеют номинальное напряжение питания 5 В (4,75-5,25В). Входное напряжение высокого уровня не должно выходить за пределы 4,5-2,5В. Входное напряжение низкого уровня 0-0,5В.

В таблице применяются следующие обозначения: 1сс - ток потребления, Uil -входное напряжение логического нуля, lil -входной ток логического нуля, lol - выходной ток логического нуля, Uoh - выходное напряжение логической единицы, loh -выходной ток логической единицы.
