Схема высококачественного УПЧ ЧМ

Как известно, качество низкочастотного сигнала на выходе любого УКВ ЧМ радиовещательного приемника или тюнера в большой степени зависит от тракта ПЧ, а именного от частотного демодулятора. УПЧ ЧМ высококачественного приемника, предназначенного для работы в составе аудиоцентра должен обеспечивать не только высокое усиление, но также и высокий динамический диапазон, высокую стабильность работы частотного демодулятора, а как следствие — минимальный коэффициент нелинейных искажений, который в данном УПЧ ЧМ не превышает 0,2%.

Достигнуто это благодаря применению в частотном детекторе цепи фазовой автоматической подстройки частоты фазосдвигающего контура (ФАПЧ).

Принципиальная схема тракта УПЧД показана на рисунке выше.

Принцип работы УПЧ ЧМ.

Входной ПЧ-ЧМ сигнал частотой 10,7 МГц с выхода высокочастотного преобразователя поступает на вход предварительного апериодического УПЧ выполненного на двух транзисторах VT1 и VT2. Режим работы ПУПЧ, транзисторы которого включены по схеме с гальванической связью, устанавливается автоматически. С выхода этого усилителя, нагрузкой которого является R5 сигнал ПЧ поступает на пьезокеримический фильтр ПЧ -Z1.

Затем следует основной усилитель-ограничитель ПЧ на микросхеме А1 - К174УР3. Демодуляция сигнала происходит в частотном детекторе с ФАПЧ, выполненном на микросхеме А2 - К174ПС1 и транзисторе VT4. Микросхема А2 представляет собой фазовый детектор и усилитель постоянного тока. На полевом транзисторе VT4 выполнен генератор, управляемый напряжением (ГУН). Частота в его контуре L2C15 изменяется при помощи варикапной матрицы VD1.

Постоянное напряжение смещения, подаваемое на нее равно 7В. Причем частота ГУН изменяется при изменении напряжения смещения по закону, близкому к линейному. В результате этого, при детектировании получается минимальный коэффициент нелинейных искажений выходного сигнала ЗЧ, который снимается с вывода 3 А2 и усиливается каскадом предварительного усиления на VT3. Конденсатор С11 совместно с резистором R11 образует интегрирующий фильтр в цепи ФАПЧ.

Напряжение автоматической настройки (АПЧ) на гетеродин высокочастотного преобразователя частоты снимается с вывода 2 А2. При увеличении частоты напряжение на этом выводе уменьшается, а при уменьшении частоты увеличивается (если нужен обратный закон изменения напряжения АПЧ, его нужно снимать с вывода 2 А2). Выводы 1, 4, 6, 9, 14 не показанные на схеме соединяются с общим проводом.

Катушки L1 и L2 наматываются проводом ПЭВ-1 0,25 на каркасах диаметром 5 мм и длиной 15 мм с ферритовыми подстроечниками диаметром 2,6 мм. Катушка L2 содержит 25 витков, L1 наматывается поверх L2, она намотана в два провода, а затем конец одного провода соединяется с началом другого, так выполняется отвод.

Сборка.

Детали УПЧД смонтированы на плате ДЧМ-2-5 от магнитолы "Рига -110" ("Аэлита-10Г), частично на дорожках, частично объемным монтажом. От этого же блока используется и первый каскад на двух транзисторах, а также пьезокерамический фильтр и сама микросхема К174УРЗ. Узел на микросхеме А2 и транзисторах VT3, VT4 монтируется на месте демонтированной системы БШН и предусилителя ЗЧ блока ДЧМ-2-5.

Рис.2

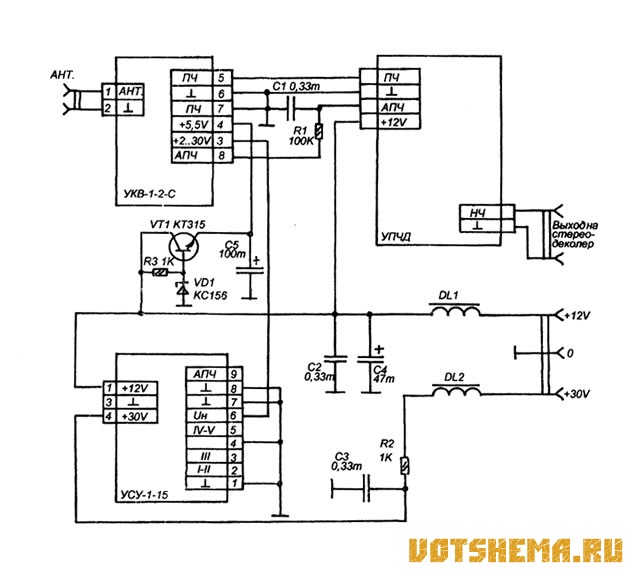

Схема высококачественного УПЧ ЧМИспользуя УКВ-блок (высокочастотный преобразователь) УКВ-1-2С от той же магнитолы и устройство сенсорного управления УСУ-1-15 от телевизоров УСЦТ несложно собрать высококачественный УКВ ЧМ тюнер, схема соединений узлов которого показана на рисунке 2 (дроссели DL1 и DL2 - типа ДПМ 01-03 на 50-300 мкГн).

Если нужно ввести диапазон 88-108 МГц, это сделать, по видимому, проще всего включением УКВ конвертера на входе, собранного по одной из схем из популярной радиолюбительской литературы. Включать конвертер можно при помощи электромагнитного реле, а управлять им при помощи транзисторного ключа, на вход которого подавать напряжение, например, с контакта 5 разъема УСУ-1-15.
