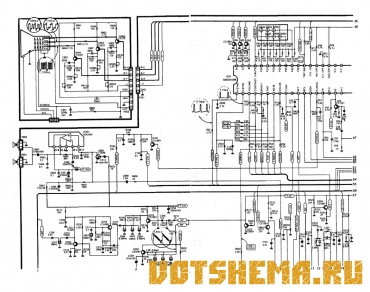

Схема телевизора Goldstar CF-14/20/21 B70Y

1. ИСТОЧНИК ПИТАНИЯ. 1.1. При включении телевизора перегорает предохранитель F801. Два варианта — неисправность в элементах от сетевого шнура до вывода 7 трансформатора Т802, или неисправность в импульсном генераторе. Чтобы определить нужно выпаять один из выводов L810 или L804. Если предохранитель все равно перегорает — неисправность в цепи от сетевого шнура до Т802, чаще всего это пробой диодов выпрямителя DS813 (при необходимости этот мост можно заменить четырьмя диодами типа КД209), может быть пробой С817. Или короткое замыкание в этих цепях, или в катушке размагничивания.

Если после выпаивания L810 или L804 перегорание предохранителя больше не происходит — неисправность в импульсном генераторе. Чаще всего это пробой выходного транзистора микросхемы IC802 — проверить можно прозвонив выводы 1 и 2 IC802 на отсутствие замыкания между ними. Неисправность может быть также вызвана пробоем Q805, С825, D816.

1.2. Телевизор не включается, предохранитель цел, все выходные напряжения источника питания отсутствуют.

Также как и предыдущем случае — могут быть два варианта, в первом случае неисправна цепь от сетевого шнура до Т802, во втором — импульсный генератор. Чтобы выяснить нужно измерить напряжение на С817, там должно быть около 300 В. Если этого напряжения нет — обрыв в цепях от сети до Т802, возможно обрыв дорожек, обрыв в Т801, R821, в диодах DS813. Возможно, что обрыв вызван неисправностью П.1.1., но перегорел не предохранитель, а что то другое.

Если напряжение на С817 имеется неисправность в импульсном генераторе. Нужно проверить наличие напряжения 295В на выводе 1 IC802. Отсутствие этого напряжения говорит о обрыве в цепи от С817 до вывода 1 ГС802. Если напряжение имеется нужно измерить напряжение на выводе 2 IC802 (должно быть нуль или очень близко к нулю. Высокое напряжение на этом выводе говорит о обрыве сопротивления R827, которое может быть вызвано пробоем (К3) между выводами 1 и 2 IC802.

Не функционировать источник может если не работает система запуска на D814, R824, R825. Пробой С826, обрыв С825, D815. Нужно проверить напряжения на выводах IC802.

Если напряжение на выводе 2 IC802 равно нулю даже при выпаивании одного из выводов R827—переход "эмиттер-коллектор" выходного транзистора IC802 оборван и эта микросхема требует замены.

1.3. Срабатывает защита источника питания (после включения, сразу или через некоторое время, раздается писк и телевизор не включается).

Нужно проверить на К3 цепи вторичных напряжений, возможно один из диодов, конденсаторов или стабилизаторов пробит и таким образом получается перегрузка. Неисправный элемент, обычно можно найти по потемнению или перегреву, но не всегда. Если выходные цепи исправны неисправность следует искать в каскаде на Q805, а также проверить напряжения на выводах IC802.

1.4. Телевизор не включается из дежурного режима, микроконтроллер исправен.

Телевизор может не включаться из-за отсутствия напряжение 112В, которое используется для питания строчной развертки — неисправность D806 или С814. Выключатель питания выполнен на транзисторах Q801-Q804 и микросхеме IC803 — неисправность может быть в этих элементах.

1.5. Телевизор включается, но система управления не функционирует, — нет регулировок, переключения программ и т.п.

Для включения из дежурного режима на базу Q804 поступает нуль, что будет и при отсутствии питания контроллера. При этом телевизор включится на регулировки и все функции контроллера работать не будут. Неисправность в источнике 5В, который используется для питания контроллера. Неисправность в элементах D805, С812, D802, С807, IC04.

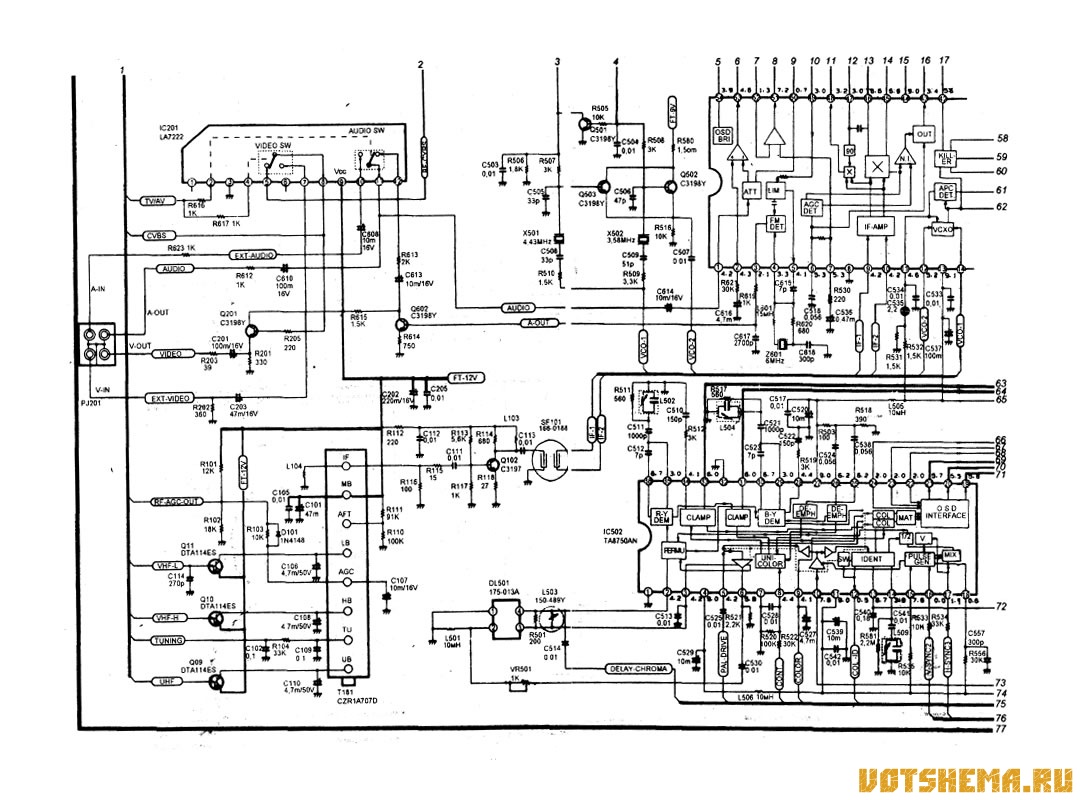

Схема телевизора Goldstar CF-14/20/21 B70Y

2. УЗЕЛ УПРАВЛЕНИЯ.

2.1. Телевизор не включается, контроллер не функционирует.

Неисправность может быть вызвана отсутствием импульса сброса, который формируется микросхемой IC03 и подается на вывод 30 IC01. При включении питания на этом выводе напряжение появляется с некоторой задержкой, если этого не происходит — неисправна IC03.

Нефункционировать контроллер может и при неисправности кварцевого резонатора Х01 (при этом нет импульсов на выводе 25 IC01).

2.2. Нет управления с пульта ДУ.

Прежде всего нужно убедиться в исправности пульта ДУ. Если пульт исправен, и он точно от этого телевизора, нужно проверить наличие импульсов на выводе 15 IC01 при передаче от пульта команд. Если импульсы есть — неисправность в IC01, если импульсов нет — неисправность в фотоприемнике РА01 или на него не поступает питание.

2.3. Плохо с памятью.

Роль запоминающего устройства возложена на микросхему IC02. Нужно проверить поступление питания на эту микросхему , а также наличие синхроимпульсов, поступающих на вывод 6, и данных на вывод 5 (при переключении программ). Отсутствие импульсов, при целостности печатных дорожек неисправности контроллера IC01, а наличие импульсов при отсутствии памяти, говорит о неисправности IC02.

2.4. Нет настройки на программы, неправильно происходит переключение диапазонов.

Если нет настройки ни в одном из диапазонов неисправность скорее всего в отсутствии напряжения настройки 33В которое должно поступать в коллекторную цепь Q101, и из которого формируется напряжение настройки. Неисправность в этом случае в элементах ZD404, 0405, С416, R418, С417, FR419, D412.

Если напряжение 33В имеется нужно проверить наличие импульсов на выводе 14 idol и изменение их скважности при переключении настроек или выполнении настройки. Если импульсы есть и их скважность меняется неисправность в интеграторе на Q101, (и других элементах каскада на Q101) либо в самом тюнере (если напряжение настройки на его выводе TU меняется но настройки нет).

Если импульсов на выводе 14 IC01 нет или их скважность не меняется при перестройке неисправность в IC01. Нарушено переключение диапазонов может быть из-за неисправности одного из ключей Q09-Q11 или из-за IC01, если на его выходах 19, 20, 21 нет одного из управляющих сигналов.

2.5. Нет одной из регулировок (при условии, что объект регулировки исправен).

Напряжения регулировок получаются путем интегрирования импульсных сигналов, имеющихся на выводах 3,4 ,5 и 8 IC01. При выполнении регулировки скважность импульсов на соответствующем выводе изменяется и в результате интегрирования изменяется и полученное постоянное напряжение.

Неисправность может быть вызвана неисправностью элементов соответствующей интегрирующей цепи, либо если на соответствующем выводе IC01 отсутствует импульсная последовательность или её скважность ни при регулировки с пульта ни с клавиатуры не изменяется — то неисправен микроконтроллер.

2.6. На экране телевизора нет отображения служебной информации.

При выполнении регулировок или в другом режиме, при котором отображается служебная информация, проверить наличие видеосигналов на выводах 50, 51 и 52 IC01, а также прохождение этих сигналов через транзисторные каскады Q02-Q04. Если на одном из выводов (50,51, 52 IC01) видеосигнала нет — неисправность в IC01.

Полное отсутствие отображения служебной информации может быть и по причине неисправности контура, подключенного к выводам 28 и 29 IC01. Сбой, искажение, отсутствие синхронизации изображения вставки может быть вызвано не поступлением кадровых или строчных импульсов на формирователь сигнала вставки микросхемы IC01 (выводы 2 и 1 соответственно).

Схема телевизора Goldstar CF-14/20/21 B70Y

3. РАДИОТРАКТ.

3.1. Растр имеется, но изображение отсутствует.

Необходимо проверить поступление питания на тюнер, а также поступление ПЧ сигнала с его выхода через предварительный каскад УПЧ на Q102, далее через фильтр SF101 на выводы 16 и 17 IC501. Если растр темный, без помех типа "снег нужно проверить не переключен ли телевизор в режим работы с видеомагнитофоном.

Достаточно "ткнуть" отверткой или пинцетом в видеоразъем, и если телевизор переключен а режим "видео" на экране от этого появятся помехи. Принудительный перевод в режим "видео" может быть вызван неисправностью IC2(И5 или неисправностью IC01 (пробой вывода 9). Может быть заблокирован видеотракт в результате неисправности Q509.

Если блокировки нет попробуйте телевизор в режиме работы с видеомагнитофоном. Если в этом режиме он работает необходимо проверить наличие видеосигнала на выходе детектора (выв,43 IC501) и прохождение его через Q202 и IC201 на выводы 35 и 31 IC501.

3.2. Изображение имеется, звука нет.
Полное отсутствие звука, включая и даже шипение может быть результатом выхода из строя IC601, цепей её обвязки, а также неисправность разделительного конденсатора С603 и далее до динамиков. Нужно пинцетом прикоснутся к выводу 1 IC601, и при её Исправности в динамиках будет слышен фон Переменного тока. Микросхема может не работать из-за блокировки входа ключем 0601 (на худой конец его вообще можно выпаять). Кроме того необходимо проверить источник питания 1С601.

Отсутствие звука при наличии незначительного шипения в динамиках — проверьте регулятор громкости, а также поступление напряжения ЗЧ с вывода 53 IC501 на вывод 1 IC601, а также прохождение сигнала ЗЧ с вывода 3 на вывод 1 IC501 через IC201. Если сигнал на вывод 1 IC501 поступает, но независимо от регулировочного напряжения на выводе 50 IC501 напряжения ЗЧ на выводе 54 IC501 нет — неисправность в IC501, а именно в её регуляторе громкости.

Возможно неисправность в преобразователе ПЧЗ на транзисторах Q203-Q205. Проверить поступление сигнала ПЧЗ через Q206 и Q203-Q205 на вывод 49 IC01.

4.ТРАКТ ВИДЕОСИГНАЛА.

4.1. Отсутствует цвет во всех системах. Проверить регулятор цветной насыщенности.

(COLOR). Проверить поступление сигнала цветности на вывод 25 IC501, а также функционирование кварцевого резонатора Х501. Наличие цветоразностных сигналов на выводах 16 и 17 IC501 и их поступление на выводы 31 и 33 IC502. Исправность линии задержки DL501 и поступление с неё задержанного сигнала на вывод 41 IC501.

4.2. Отсутствие цвета только в режиме ПАЛ.

Проверить наличие сигнала ПАЛ на выводе 36 IC501 и его поступление на вывод 5 IC502. А также исправность кварцевого резонатора Х501. Неисправность идентификатора (контур L509)

4.3. Отсутствие цвета только в СЕКAM. Неисправность идентификатора (L509).

4.4. Нарушение цвета только в режиме СЕКАМ.

Неисправность одного из контуров детекторов цветоразностных сигналов — L502 или L504.

4.5. Отсутствует один из основных цветов.

Если при установке регулятора COLOR в минимальное положение черно-белое изображение получается нормальным — отсутствует один из цветоразностных сигналов (проверить поступление цветоразностных сигналов с выводов 16 и 17 IC501 на выводы 33 и 31 IC502).

Если черно-белое изображение также искажено — проверить наличие видеосигналов на выводах 19, 20 и 21 IC502 (отсутствие одного из них говорит о неисправности IC502). И прохождение этих сигналов на плату кинескопа. Возможно неисправен один из транзисторов платы кинескопа.

4.6. Цветное изображение темное и перенасыщенное.

Нет сигнала яркости. Чаще всего обрыв в линии задержки DL501 или в конденсаторе С560.

Схема телевизора Goldstar CF-14/20/21 B70Y

5. СТРОЧНАЯ РАЗВЕРТКА.

5.1. Телевизор не функционирует.

Почти все малосигнальные цепи питаются вторичными напряжения выходного каскада строчной развертки, по-этому ив функционирование строчной развертки приводит к полной неработоспособности телевизора.

Проверить поступления питания 112В и 60В на каскады строчной развертки, а также наличие питания задающего строчного генератора (9В на выводе 25 IC501). Проверить поступление строчных импульсов с вывода 22 IC501 на Q401, и далее с выхода Т402 на базу Q402. Возможно неисправен Q402 (пробит). Строчная развертка может быть заблокирована в результате пробоя Q302 или неисправности кадровой развертки (Q302 служит для выключения строчной развертки при неисправности кадровой что-бы не прожечь кинескоп и для коррекции по вертикали).

5.2. Телевизор работает, но растра нет.

Нет анодного напряжения на кинескопе в результате пробоя умножителя, объединенного с трансформатором Т401. Нет напряжения накала кинескопа (обрыв FR420).

5.3. Нет развертки по горизонтали.

Обрыв в строчных катушках ОС, в подсоединении ОС, или в L402, С420.

6. КАДРОВАЯ РАЗВЕРТКА.

6.1. Нет развертки, телевизор ле функционирует.

Выпаять R315, если при этом появится горизонтальная полоса — неисправность р кадровой развертке (если нет — в строчкой). Проверить поступление питания на IC3Q1. Проверить исправность С307, D301.

6.2. Завороты изображения сверху или снизу.

Проверить С307, С309, С303, D301.
