Микросхема STV2249E(C) - Сигнальный ТВ-процессор

ИС STV2249E(C) выполнена в пластмассовом 56-выводном корпусе DIP, в котором, для уменьшения размеров, использован шаг расположения выводов - 1,778 мм.

ИС STV2249E(C) имеет четыре вывода питания - вывод 12 (питание тракта ПЧ) и вывод 53 (питание цифрового канала) по 5 В, которое может находиться в пределах 4,75...5,25 В, вывод 17 (питание яркостного канала, RGB процессора, аудиокоммутатора, выхода видеосигнала) и вывод 45 (питание видеокоммутатора, канала обработки сигналов цветности, схемы разверток) по 8 В. которое может находиться в пределах 7,6...8,4 В. Общий ток потребления, - около 200 мА (примерно по 50 мА по каждому выводу).

Все входные параметры, определяющие режимы ее работы, записываются микроконтроллером схемы управления телевизора во внутренние регистры ИС STV2249E(C), а внутренняя схема управления использует эти данные для включения того или иного режима. Аналогично, текущее состояние микросхемы STV2249E(C), т.е. ее выходные параметры, также записываются в регистры и доступны для чтения микроконтроллером.

Это такие параметры как наличие/отсутствие сигнала на входах, текущая расстройка относительно частоты канала (выход детектора АПЧГ). принимаемая система цветности и др. Обмен данными между ИС STV2249E(C) и микроконтроллером управления осуществляется по двухпроводной цифровой шине l2C. Она имеет линию синхронизации (SCA) и линию данных (SDA).

Единственный аналоговый выход, характеризующий текущее состояние ИС S7V2249E(C) - выход детектора схемы АРУ, который используется для управления усилением селектора каналов. Микросхема имеет один лодстроечный элемент - катушку индуктивности опорного контура генератора промежуточной частоты сигнала изображения.

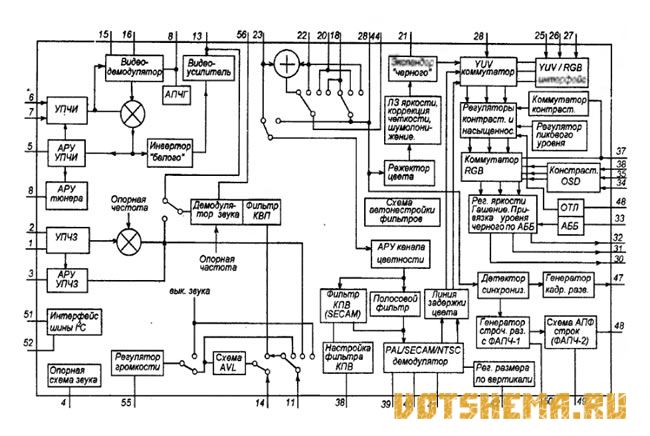

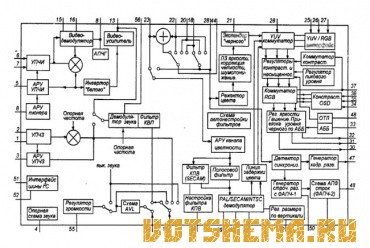

STV2249E(C) включает в себя следующие функциональные узлы:

- усилитель ПЧ изображения с симметричным входом;
- синхронный демодулятор видеосигналов с ФАПЧ;
- детектор АРУ как для позитивной, так и для негативной модуляции;
- схему управления усилением селектора каналов;
- частотный детектор схемы АПЧГ;
- предварительный усилитель видеосигналов с электронной регулировкой яркости, контрастности и насыщенности изображения;
- входы и коммутаторы внешних видео и аудиосигналов, в том числе SVHS;
- усилитель-ограничитель ПЧ звука, автоматический звуковой демодулятор с ФАПЧ, предварительный усилитель НЧ с электронной регулировкой усиления;
- схему строчной синхронизации с двумя контурами регулирования частоты и фазы строчной развертки;
- схему автоматической калибровки строчного задающего генератора и кадрового процессора в отсутствии телевизионного сигнала;
- схему кадровой синхронизации, с автоматическим переключением стандарта 50/60 Гц;
- схемы управления строчной и кадровой разверткой;
- декодер систем PAL/SECAM/NTSC с автоматическим переключением стандарта:
- «цветовые» фильтры - полосовые и режекторные, с автоматической настройкой под нужную систему цветности;
- линию задержки яркостного сигнала;
- две линии задержки сигналов цветности на строку;
- схему выключения звука в отсутствии сигнала;
- линейные входы для сигналов RGB с регулировкой яркости и контраста.

Усилитель ПЧ ИС STV2249E(C) имеет симметричный вход (выводы 6 и 7) и содержит три дифференциальных каскада с регулируемым усилением, связанных друг с другом по переменному току. Глубина регулировки усиления составляет 65 дБ, что обеспечивает неискаженное усиление сигналов, напряжением до 150мВ, подаваемых на вход. Вход усилителя рассчитан на непосредственное подключение фильтра на ПАВ.

Его входное сопротивление около 2 кОм, входная емкость около 2 пФ, что хорошо согласуется с выходными параметрами большинства современных телевизионных фильтров на ПАВ. Чувствительность усилителя ПЧ составляет 75-95 мкВ.

Входной ПЧ сигнал демодулируется синхронным видеодетектором путем перемножения ПЧ сигнала и сигнала опорной частоты. Опорная частота формируется внутренним генератором ГУН, который синхронизируется несущей частотой ПЧ изображения с помощью схемы ФАПЧ, имеющей внешнюю RC цепь - параллельное звено пропорционально-интегрирующего фильтра, подключенное к выводу 9 ИС STV2249E(C), служащее фильтром напряжения регулировки ГУН.
