Система радиоуправления с частотным кодированием
Система радиоуправления с частотным кодированием

Система состоит из передатчика и приемника, работающих в диапазоне 27 МГц. Передатчик излучает сигнал, промодулированный по частоте импульсами, частота которых изменяется при переключении команд. Всего 15 команд, и каждой команде соответствует определенная частота этих импульсов. Приемник состоит из радиоприемного тракта, имеющего формирователь импульсов логического уровня на выходе, и дешифратора команд, построенного по схеме частотомера. Дешифратор измеряет частоту импульсов, поступающих с выхода приемного тракта и в соответствии с результатом измерения включает один из выходов, на котором при этом устанавливается логическая единица.


Принципиальная схема передатчика показана на рисунке 1. Передатчик состоит из генератора командных частот на микросхеме D1 и передатчика с ЧМ на транзисторах VT1 и VT2.

Генератор импульсов представляет собой мультивибратор, частота которого изменяется путем переключения резисторов R2-R16, входящих в его частотозадающую цепь. Резистор R1 при этом служит для предохранения входа D1.1 от выхода из строя в то время, пока не включена ни одна программа. Резистор R17 предохраняет микросхему от выхода из строя от перегрузки элемента D1.1 при полном выводе одного из подстроечных резисторов.

Таким образом генератор вырабатывает 15 фиксированных частот, каждая из которых выбирается нажатием на одну из кнопок S1-S15. На транзисторе VT1 сделан задающий ВЧ генератор передатчика, а на VT2 — выходной усилитель мощности. Частота задающего генератора стабилизирована при помощи кварцевого резонатора Q1, резонансная частота которого соответствует несущей частота.

Частотная модуляция осуществляется путем отклонения частоты резонанса Q1 в небольших пределах путем изменения емкости варикапа VD1, последовательно включенной с ним LC-цепи, состоящей из варикапа и дросселя DL1. Управляющее напряжение на варикап с выхода мультивибратора поступает через резистор R18.

Усилитель мощности на VT2 работает без начального смещения на базе. Усиленный сигнал с его коллектора поступает в антенну через П-образный LC-фильтр C9, L3, C10, который согласует выход усилителя с антенной и подавляет гармоники сигнала. Последовательно с антенной включена катушка L4, увеличивающая эквивалентную длину антенны. Конденсатор С8 служит для гальванической развязки антенны, представляющей собой проволочный штырь, и цепей постоянного тока передатчика, исключая выход его из строя при случайном касании антенны токоведущих цепей аппаратуры.

Рис.2
Система радиоуправления с частотным кодированием

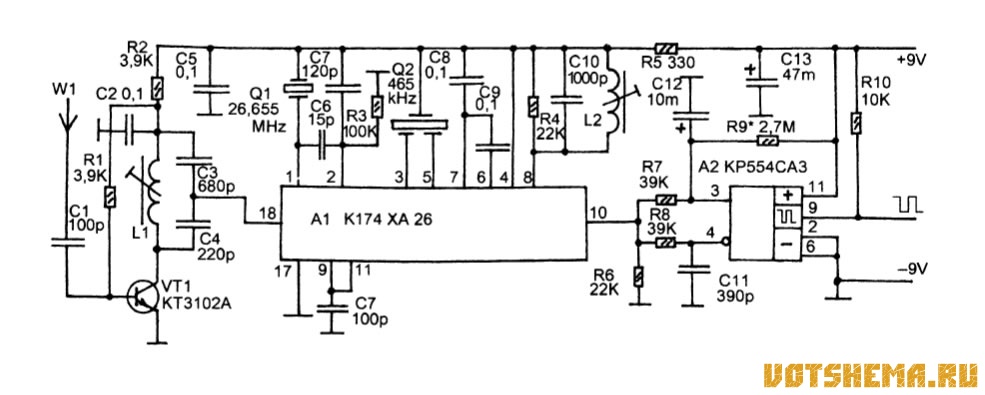

Схема радиоприемного тракта показана на рисунке 2. Тракт питается напряжением 9В, и поэтому сопротивление резистора R5 увеличено до 330 ом.

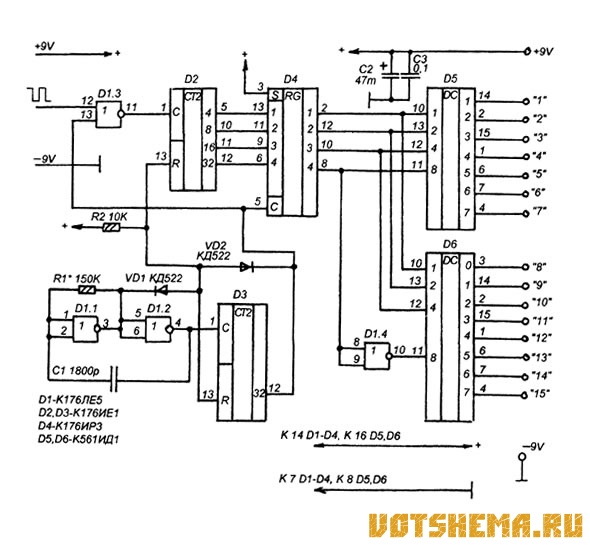

Схема дешифратора команд показана на рисунке 3. Изменения в схеме коснулись выходного каскада, вместо дешифратора на логическом элементе и диодах, регистрирующего строго определенный код, установлен двоично-десятичный дешифратор на двух микросхемах D5 и D6, включенных последовательно. Они преобразуют код с выхода регистра D4 в десятичную форму. В результате при включении одной из команд на соответствующем выходе "1"..."15" появляется логическая единица, при этом на остальных — нули.

Дешифратор питается от батарейного источника и потребляет минимальный ток. Ток потребления радиоприемного тракта не более 5 mА. В передатчике микросхему К176ЛЕ5 можно заменить на любую другую микросхему МОП или КМОП, содержащую не менее четырех инверторов, например — К561ЛЕ5, К176ЛА7, К561ЛА7, К561ЛН2. Стабилитрон VD2 можно заменить на Д814А. Варикап КВ109 на КВ104, КВ102, КВС111, КВ110, KB 115. Транзистор КТ315 — на КТ3102, КТ316. Транзистор КТ603 на КТ608, КТ630.

Катушки L1-L4 намотаны на каркасах с ферритовыми сердечниками от контуров МЦ телевизоров УСЦТ или от ПАЛ-декодеров для УСЦТ. L1 содержит 7 витков, L2 — 4-5витков, L3 — 9 витков, L4 — 18 витков. Все намотаны проводом ПЭВ 0,35. Дроссели DL1 и DL2 намотаны на постоянных резисторах МЛТ-0,5 сопротивлением более 100 ком, оба содержат по 100 витков ПЭВ 0,09.

Данные катушек и детали приемного тракта такие же как в Л.2. Настройка передающего и приемного тракта производится по общепринятой методике. После того как эти узлы настроены нужно вращением движков подстроечных резисторов R2-R16 (рисунок 1) установить такие частоты, при которых, при включении соответствующего резистора, четко включаются нужные команды. Если это сделать для всех команд не удается нужно подобрать емкость С1 (рисунок 1) или R1 (рисунок 3).

Рис.3
Система радиоуправления с частотным кодированием
