Схема ЧМ передатчика на 27 МГц

Передатчик может быть выполнен как самостоятельное устройство - радиомикрофон или работать в составе СВ радиостанции. Число каналов - четыре, но может быть любым, начиная с одного, все зависит от числа переключаемых кварцевых резонаторов, каждый из которых на частоту определенного канала. Источник питания - гальваническая батарея, антенна - телескопическая длиной 750 мм.

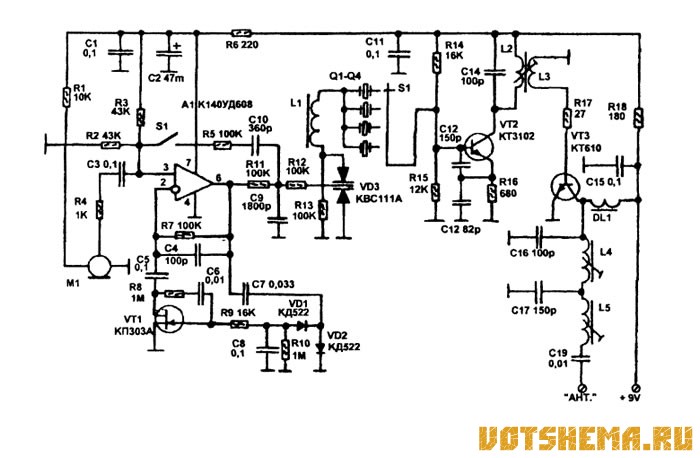

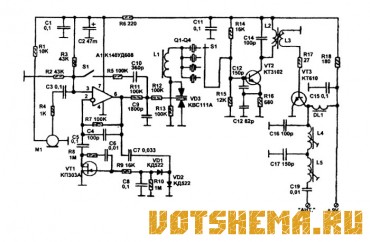

Принципиальная схема передатчика показана на рисунке.

Технические характеристики:

1. Рабочая частота в диапазоне 27 МГц.
2. Номинальная мощность.......0,5 Вт.
3. Ток потребления не более......100 мА.
4. Напряжение питания..............6... 12В.
5. Вид модуляции - частотная с девиацией .............2,5 кГц.


Собственно передатчик сделан по двухкаскадной схеме на транзистора VT2 и VT3, при этом VT2 - задающий генератор, a VT3 -усилитель мощности. Частота задающего генератора стабилизирована кварцевым резонатором в базовой цепи транзистора. Выбор каналов происходит переключением при помощи S1 кварцевых резонаторов, а частотная модуляция путем сдвигания частоты резонатора при помощи внешней индуктивности L1 и емкости варикапной матрицы VD3 изменяемой под действием напряжения 34 поступающего на неё с выхода микрофонного усилителя.

VT3 усилителя мощности работает без начального смещения. На выходе имеется ТГ-образный контур C16L4C17, согласующий выходное сопротивление усилителя мощности с волновым сопротивлением антенны, и удлинительная катушка L5.

Микрофонный усилитель - на операционном усилителе А1. На его вход сигнал поступает от электретного микрофона М1, имеющего встроенный усилитель. Для ограничения сигнала служит полевой транзистор VT1, он включен в цепь ООС А1 и в зависимости от уровня выходного сигнала (детектор уровня на диодах VD1 и VD2) изменяет глубину ООС, а следовательно и усиление.

Для организации тонального вызова служит RC цепь R5C10, включаемая кнопкой S1 между прямым входом и выходом А1, переводя его в режим генератора. Катушки передатчика намотаны на одинаковых пластмассовых каркасах диаметром 7 мм с подстроечными сердечниками 100ВЧ диаметром 2,8 мм и длиной 12 мм. Намотаны проводом ПЭВ 0,31. L2 содержит 6 витков, L3 - 3..4 витка, L4 - 8 витков, L5 -18 витков. Дроссели L1 и DL1 - типа ДПМ 01 на 16 мкгн.

Настройка - традиционным способом, контролируя напряженность и частоту выходного сигнала при помощи волномера или осциллографа с объемной катушкой на входе.
