Схема входного усилителя низкочастного частотомера

Входной узел частотомера обычно строится на аналоговой элементной базе, чаще на транзисторах, реже на операционных усилителях. Это понятно, - требуется предварительное усиление входного сигнала от нескольких десятков милливольт до уровня, из которого можно сформировать логические импульсы. Но логические элементы микросхем КМОП (именно на таких микросхемах обычно и строятся низкочастотные частотомеры) могут работать как в цифровом, так и в аналоговом режиме. Так же возможно построение приемника прямого преобразования исходя из этой схемы.

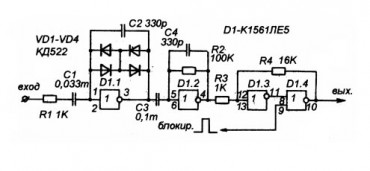

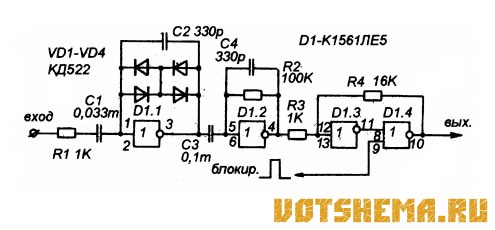

На рисунке приведена схема входного усилителя с чувствительностью 30 mV. В его составе входной усилитель-ограничитель и триггер Шмитта с блокировкой, которая необходима для закрывания входа частотомера в конце измерительного цикла. Все собрано на одной микросхеме К1561ЛЕ5.

На элементе D1.1 выполнен усилитель-ограничитель. Диоды регулируют коэффициент передачи элемента и при больших уровнях входного сигнала они его понижают. Входное напряжение не должно быть больше напряжения питания микросхемы. На D1.2 - каскад предварительного усиления, на D1.3 и D1.4 - триггер Шмитта с блокировкой подачей единицы на вывод 9 D1.4.
