Усилители на МОП-транзисторах

Полевые транзисторы, которые ещё совсем недавно называли «Заменители радиоламп», продолжают свое победное шествие в различных отраслях радиотехники Бесспорно царствование полевых транзисторов на месте мощных силовых ключей, СВЧ-радиоэлектроники в микропроцессорах, различных видах памяти. Но и нет никаких препятствий успешно использовать полевые транзисторы в тех узлах, где более привычным кажется применение из биполярных собратьев по усилению и коммутации сигналов.

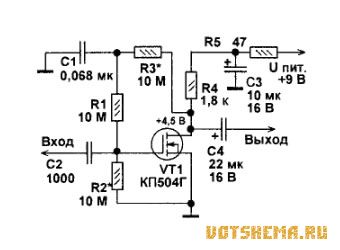

На рис. 1 показан простейший однокаскадный инвертирующий усилитель, выполненный на маломощном р-канальном полевом транзисторе обогащенного типа. Усилитель на низких частотах обладает входным сопротивлением около 5 МОм. с указанными на схеме типом транзистора и номиналом резистора R4 коэффициент усиления по напряжению достигает 60. что составит коэффициент усиления по мощности более 80000!

Напряжение автоматического смещения на затвор VT1 поступает с его стока через высокоомные резисторы R1, R3. Конденсатор С1 устраняет отрицательную обратную связь по переменному напряжению, что ведет к увеличению чувствительности этого каскада.

Одной из немаловажных особенностей входных усилителей, построенных на МОП-транзисторов, является то, что их входное сопротивление не зависит от полярности волны входного сигнала, что искажает его значительно меньше, чем это происходит в аналогичных усилительных каскадах. собранных на биполярном транзисторе.

Рисунок 2

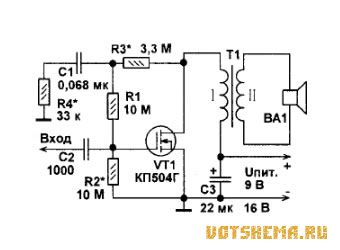

Усилители на МОП-транзисторахНа рис. 2 показан вариант однокаскадного МОП-усилителя, нагруженного на динамическую головку. Для согласования относительно высокого выходного сопротиапения усилительного каскада и низкого сопротивления динамической головки используется понижающий трансформатор Т1.

Основное отличие от предыдущей схемы, наличие резистора R4, от сопротивления которого зависит коэффициент ООС по переменному напряжению. Чем больше сопротивление этого резистора, тем большей ООС охвачен усилитель, тем меньше вносимые им искажения в сигнал, но тем меньше усиление. На величину ООС также влияет выходное сопротивление источника сигнала.

Рисунок 3
Усилители на МОП-транзисторахНа рис. 3 приводится схема простого генератора звукового сигнала, в который был преобразован усилитель по схеме на рис. 2. Чтобы возникла генерация, усилитель необходимо охватить положительной обратной связью по переменному напряжению, что достигается подключением конденсатора С1 к одному из выводов вторичной обмотки трансформатора.

Усилители на МОП-транзисторах

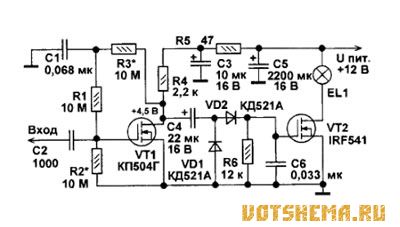

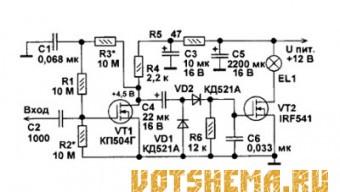

На рис. 4 вы видите схему на двух аналогичных р-канальных полевых транзисторах Это устройство представляет собой простейшую одноканальную светомузыкальную установку. которую, например, можно использовать для светодинамичесхого освещения салона автомобиля во время стоянки или освещения полянки во время пикника.
