Полевые транзисторы, которые ещё совсем недавно называли «Заменители радиоламп», продолжают свое победное шествие в различных отраслях радиотехники Бесспорно царствование полевых транзисторов на месте мощных силовых ключей, СВЧ-радиоэлектроники в микропроцессорах, различных видах памяти. Но и нет никаких препятствий успешно использовать полевые транзисторы в тех узлах, где более привычным кажется применение из биполярных собратьев по усилению и коммутации сигналов.

На рис. 1 показан простейший однокаскадный инвертирующий усилитель, выполненный на маломощном р-канальном полевом транзисторе обогащенного типа. Усилитель на низких частотах обладает входным сопротивлением около 5 МОм. с указанными на схеме типом транзистора и номиналом резистора R4 коэффициент усиления по напряжению достигает 60. что составит коэффициент усиления по мощности более 80000!

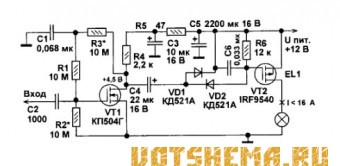

На маломощном транзисторе VT1 выполнен предварительный каскад усиления входного сигнала, выпрямитель переменного напряжения реализован на диодах VD1. VD2. Нагрузкой детектора служит резистор R6. На мощном VT2 сделан силовой ключ, нагруженный на автомобильную лампу накаливания. Транзистор IRF541 допускает ток стока до 28 А и может рассеивать мощность до 150 Вт. В устройстве, собранном по этой схеме. VT2 необходимо устанавливать на мощный теплоотвод.

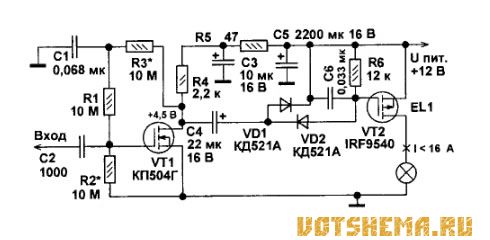

Чтобы это устройство приобрело законченный вид, может потребоваться установить на его входе переменный резистор, которым можно будет регулировать его чувствительность Если потребуется аналогичное устройство для управления лампами накаливания, подключенных к общему «минусу» - к «массе» автомобиля, то схему устройства следует несколько изменить, рис. 5.

Усилители на МОП-транзисторах


Транзистор КП504Г выпускается в корпусе ТО-92 (КТ-26), допускает постоянный ток стока до 180 мА. импульсный до 1А, постоянную рассеиваемую мощность до 0,7 Вт, наибольшее допустимое напряжение сток - исток 250В.

Для описанных выше устройств его можно заменить на любой из серии КП504, КП501 (PS100 мВт. IS100 мА). КР1064КТ1 (А, В). КР1014КТ1 (А...Г), BSS88 При заменах следует обращать внимание на различия в цоколёвках упомянутых элементов. Транзистор IRF541 можно заменить на IRF540. IRF251. КП746А. КП723А, IRFZ44. IRFZ40 Вместо IRF9540 можно применить КП785А. КП784А.

В экспериментах с узлами собранными по схемам рис. 2 и рис. 3 принимал участие трансформатор типа TAP4II-4 от абонентского громкоговорителя для работы в сети проводного радиовещания 30 В. Диоды КД521А можно заменить на любые из серий КД510, КД522, Д223 или 1N4148. Оксидные конденсаторы — К50-35, К50-24; неполярные — КМ-5. КМ-6. К10-17. При монтаже полевых транзисторов следует принимать меры от их пробоя статическим электричеством.
