Схема блока коммутации стереоусилителя

На страницах многих радиолюбительских изданий опубликовано немало различного рода коммутаторов для переключения входов основного усилителя стереосистемы. Недостаток большинства схем в том, что они переключают только входные сигналы.

Однако было бы удобнее, если при включении определенного входа, одновременно включалось и питание этого аппарата, являющегося источником сигнала. Использовать тиристоры для коммутации сетевого питания удобно, но такие выключатели сильно искажают форму сетевого напряжения, и к тому же создают дополнительные помехи.


Если учесть, что основную мощность потребляет стереоусилитель, а все остальные компоненты стереосистемы берут от сети не более 100 Вт, можно предположить, что для коммутации сетевого питания таких источников сигнала как кассетная дека, CD-проигрыватель, видеомагнитофон, тюнер и даже полупроводниковый телевизор, вполне подойдут электромагнитные реле КУЦ-1, применяемые в выключателях питания модулей дистанционного управления телевизоров типа 3-УСЦТ или электромагнитные реле типа РЭС-22 (для включения питания потребителей не мощнее 70 Вт.).

В описываемом коммутаторе входов для переключения сигналов от восьми источников используются мультиплексоры К561КЛ2, а для включения питания источников сигнала — электромагнитные реле КУЦ-1.

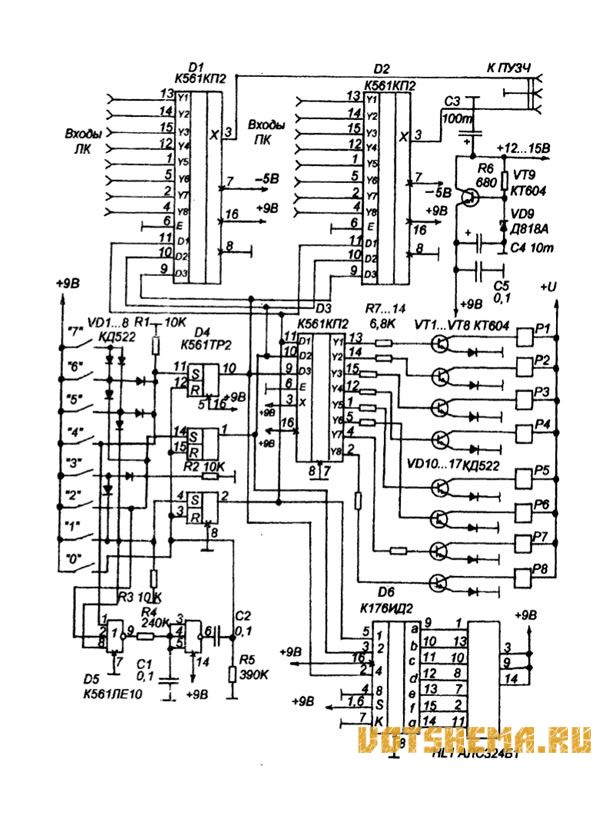

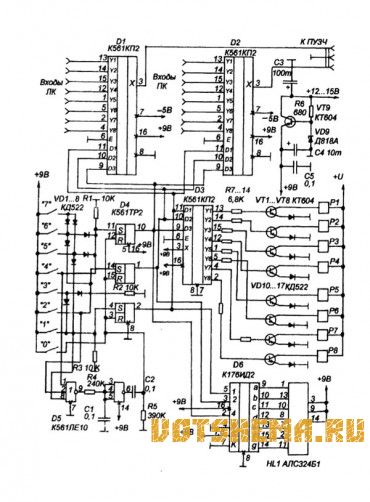

Принципиальная схема коммутатора показана на рисунке. Мультиплексоры D1 и D2 переключают входы. Достоинство этих микросхем в том, что они способны коммутировать не только сигналы положительной полярности, но и отрицательной, и дзуполярные сигналы, благодаря двуполярному питанию коммутируемых каналов.

Положительное напряжение питания всей микросхемы +9В поступает на её 16-й вывод (общий вывод 8). На вывод 7 должно поступать отрицательное напряжение, причем разность потенциалов между выводами 7 и 16 не должна быть более 15В. Таким образом на вывод 7 может подаваться отрицательное напряжение - 3..6В (номинал 5В).

Это напряжение можно получить от двуполярного источника питания стереоусилителя, например, имеющего двуполярный источник +15В. Отрицательное напряжение подается на вывод 7 D1 и D2 через простой параметрический стабилизатор (резистор на 2-3 кОм и стабилитрон типа КС 147) или через простой делитель (два резистора, нижний на 5,1 кОм, а верхний на 10 кОм, в точке соединения будет 5,1 В), поскольку ток, потребляемый микросхемами К561КП2 по выводу 7 минимален (микроамперы).
