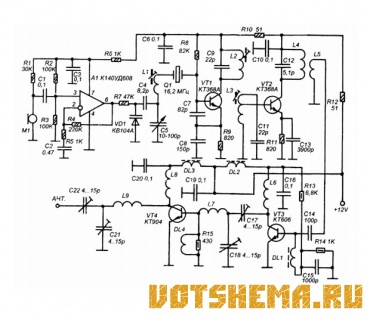

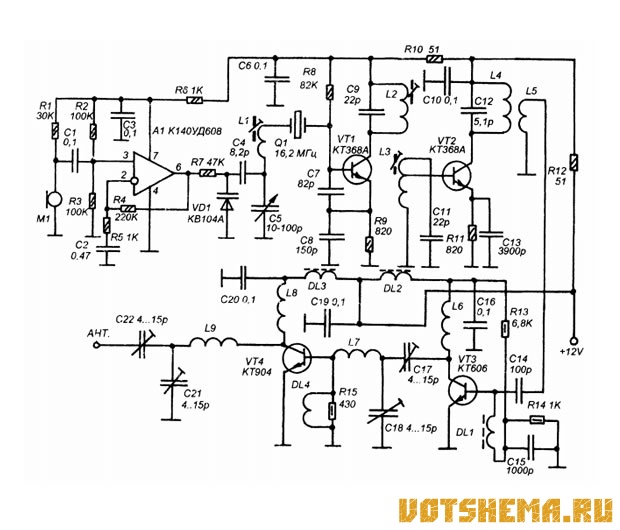

Передатчики рассчитаны на работу с частотной модуляцией в частотном участке 145,5... 145,85 МГц двухметрового диапазона. Они могут применяться и как самостоятельные устройства, так и в качестве составной части радиостанции двухметрового диапазона. Принципиальная схема передатчика мощностью 1 Вт показана на рисунке 1. На операционном усилителе А1 выполнен микрофонный усилитель — частотный модулятор.

Генератор вырабатывает высоковольтные импульсы частотой 400 Гц, следующие пачками имеющими длительность 0,05 сек. и частоту следования 4 Гц. Импульсы имеют размах 18-25 КВ. Ток, потребляемый генератором от источника напряжением 6... 15 В не более 0,5А. Большинство высоковольтных генераторов, разрабатываемых радиолюбителями, базируются на основе высоковольтных умножителей или самодельных высоковольтных трансформаторов.

Устройство предназначено для подсчета числа попыток дозвонится к абоненту во время его отсутствия. Одноразрядный светодиодный семисегментный индикатор показывает сколько раз (от нуля до девяти) по телефонной линии поступал сигнал вызова. Принципиальная схема прибора показана на рисунке. Прибор подключается к телефонной линии параллельно телефонному аппарату, а питание 9В на него поступает от стандартного сетевого адаптера для переносной аппаратуры.

Речь идет о формирователе УКВ ЧМ радиовещательного сигнала, промодулированного комплексным стереосигналом. На вход устройства подают низкочастотный стереосигнал, например с линейного выхода стереомагнитофона, а на выходе получается слабый частотно-модулированный УКВ ЧМ стереосигнал, который может принять и обработать стереофонический УКВ ЧМ радиоприемник, имеющий отечественный диапазон (64...73 Мгц) и стереодекодер ПМК.
