Мультиметр проверяет кварцы

Схема CD-плеера

Усилители на МОП-транзисторах

Схема музыкального квартирного звонка
Схема музыкального квартирного звонка

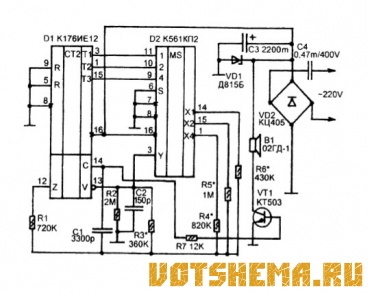

При нажатии на звонковую кнопку звонок вырабатывает сигнал из четырех тональных последовательностей. Большинство звонков такого типа, вырабатывающие тональную последовательность или музыкальный фрагмент построены по таким схемам, которые дают возможность, независимо от того в какой момент отпустили кнопку, закончить тональную последовательность или музыкальный фрагмент. Поэтому такие звонки, обычно, имеют источник питания, постоянно подключенный к электросети.

Читать далее...



Схема счетчика телефонных звонков
Схема счетчика телефонных звонков

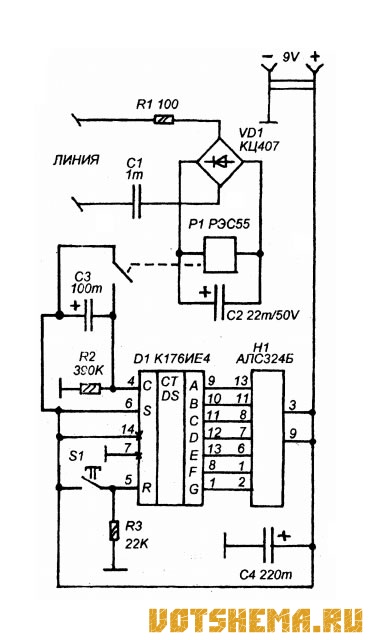

Устройство предназначено для подсчета числа попыток дозвонится к абоненту во время его отсутствия. Одноразрядный светодиодный семисегментный индикатор показывает сколько раз (от нуля до девяти) по телефонной линии поступал сигнал вызова. Принципиальная схема прибора показана на рисунке. Прибор подключается к телефонной линии параллельно телефонному аппарату, а питание 9В на него поступает от стандартного сетевого адаптера для переносной аппаратуры.

Читать далее...



Схема четырех тонального квартирного звонка
Схема четырех тонального квартирного звонка

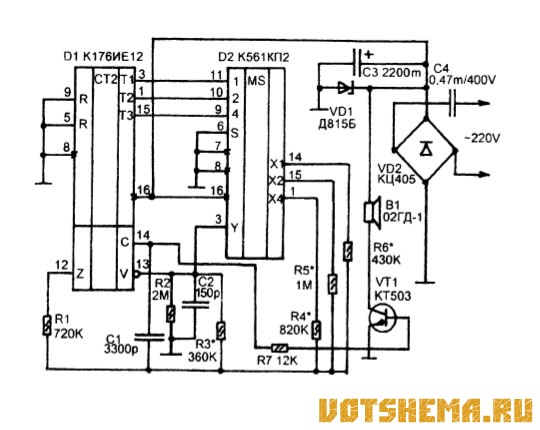

Этот музыкальный квартирный звонок формирует четырех- тональный звуковой сигнал. При нажатии на звонковую кнопку формируется последовательность из четырех пачек импульсов, причем частота импульсов в каждой пачке своя. Принципиальная схема показана на рисунке. Схема состоит из мультивибратора и формирователя переключающих импульсов на микросхеме D1 — К176ИЕ12, и из коммутатора частот на мультиплексоре D2 — К561КП2.

Читать далее...



Схема музыкального звонка
Схема музыкального звонка

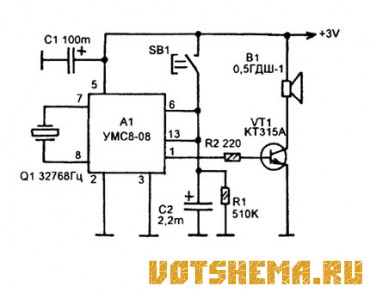

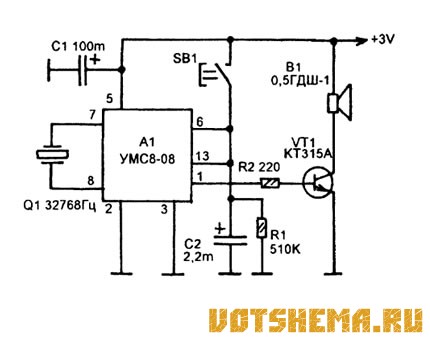

Устройство сделано на основе музыкального синтезатора УМС8-08, вырабатывающего восемь различных мелодий. Принципиальная схема показана на рисунке. Отличие от типовой схемы в том, что включение и выбор мелодии производится одной и той-же кнопкой SB1. При первом нажатии на неё запускается первая мелодия, при повторном нажатии до окончания звучания первой мелодии запускается вторая, и так далее.

Читать далее...
