Автомат поливки цветов

Телефонные аппараты

Приемник звукового сопровождения

Одноканальная СВ-радиостанция
Одноканальная СВ-радиостанция

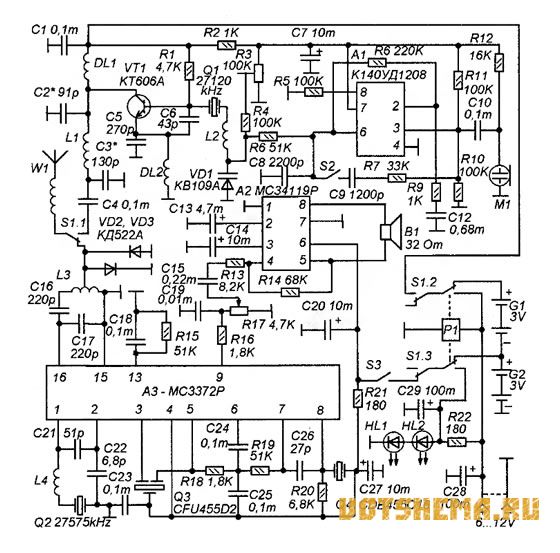

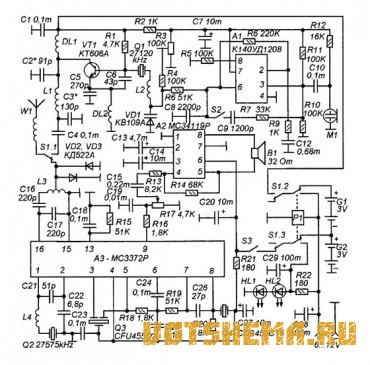

Радиостанция предназначена для работы на одном из каналов диапазона 27 МГц. Частота канала зависит от выбранных резонаторов для приемного и передающего трактов. Не исключена работа на разных каналах приемника и передатчика (если этот частотный расклад соответствует второй радиостанции, работающей совместно с первой).

Переключаются режимы «прием - передача» при помощи переключателя S1 без фиксации. В свободном состоянии включен прием, а при удерживании его в нажатом, - передача. Выключатель питания S3 (на оси переменного резистора R17) выключает питание только приемного тракта (если S1 не удерживать нажатым, - передатчик и так будет выключен). Схема питания немного необычна.

Читать далее...



Радиопейджер для сигнализации
Радиопейджер для сигнализации

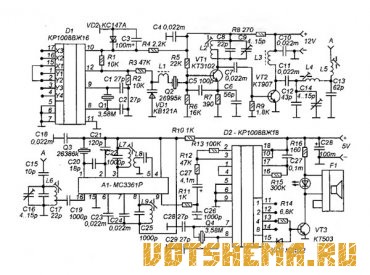

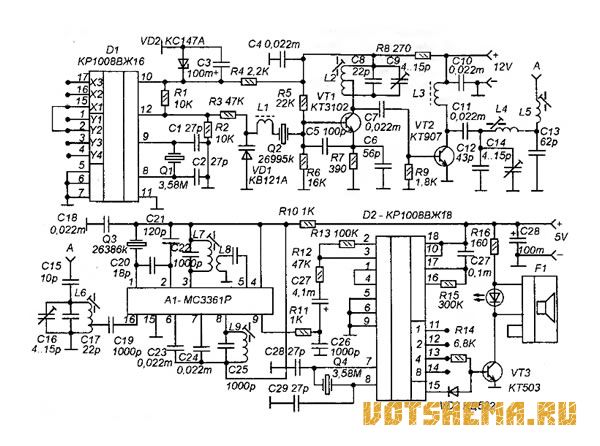

При охране автомобиля или гаража находящегося во дворе обычная акустическая сигнализация не всегда эффективна, особенно в зимнее время, когда окна в домах надежно закупорены. Но даже летом бывает очень сложно определить сигнализация какого автомобиля звучит. Здесь более эффективен радиоканал, дополняющий акустическую сирену, - теперь не нужно реагировать на каждую соседскую сирену.

Было выбрано следующее техническое задание. - схема должна быть простой как в налаживании, так и в сборке, минимум деффицита, дальность 200-300 метров, простая конструкция передающей антенны, один канал. Первая идея, - сделать передатчик с мультивибратором в цепи модуляции и обычный приемник на МС3361 с УЗЧ, например, на К174УН14 положительных результатов не дала.

Читать далее...



Приемник на два метра
Приемник на два метра

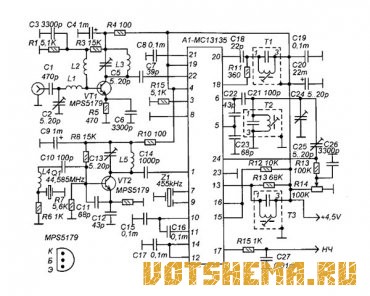

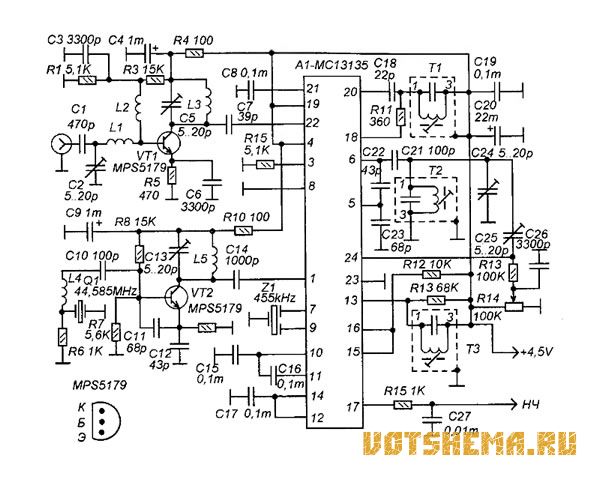

Приемник предназначен для работы в двухметровом диапазоне радиосвязи (144 МГц). Особенности приемника : простота схемы и налаживания, высокая чувствительность (0.3 мкВ при отношении сигнал/шум 12 дб), хорошая стабильность настройки при параметрической настройке по диапазону.

Приемный тракт выполнен на современной микросхеме МС13135 фирмы Motorola. Отличие от типовой схемы, рекомендованной производителем при работе в диапазоне 144 МГц, в том, что второй гетеродин сделан перестраиваемым (с его помощью ведется настройка на станцию), а так же, пьезокерамический фильтр первой ПЧ заменен одиночным контуром с расширенной полосой.

Читать далее...



Микросхема MC3362
Микросхема MC3362

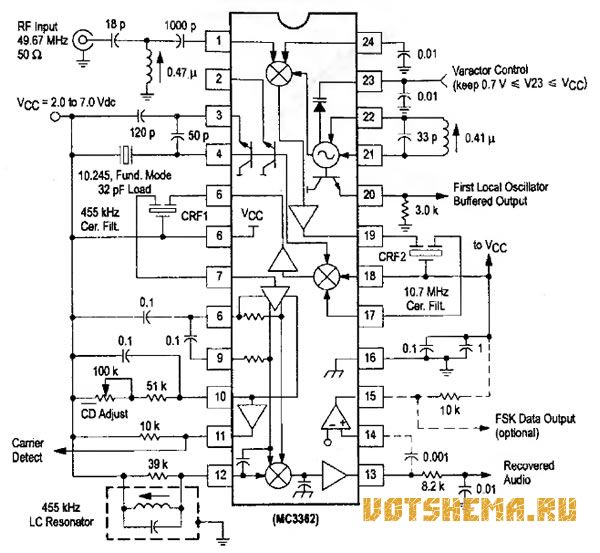

Микросхема предназначена для построения приемного тракта устройства мобильной связи, построенного по супергетеродинной схеме с двойным преобразованием частоты.
В составе микросхемы есть первый преобразователь частоты с гетеродином, частота которого может быть задана как LC-цепью, так и цепью с кварцевым резонатором; второй преобразователь частоты с гетеродином (кварцевая стабилизация); усилитель-ограничитель второй промежуточной частоты, частотный детектор, а так же, предварительный УНЧ и компаратор для формирования логических импульсов (при приеме цифровой информации).
