Автомат управления освещением
Автомат управления освещением

Это охранный таймер, синхронизируемый по уровню внешней освещенности. В нем применяется менее чувствительный к помехам датчик, - фотоприемник от оптического датчика компьютерной мыши, во-вторых, существенно отличается алгоритм работы, исключающий такие неприятные вещи, как мигание осветительных ламп на пороге чувствительности и при коротких периодических изменениях освещенности в результате, например, переменной облачности.

Рассмотрим работу схемы. В качестве оптического датчика F1 здесь используется фото-приемник оптического датчика компьютерной мыши. При дневной освещенности сопротивление датчика F1 низко (менее 50 kOm) и напряжение в точке соединения этого датчика и R4 воспринимается триггером Шмитта на элементах D1.3 и D1.4 как логическая единица.

Микросхемы серии К561 можно заменить аналогами серий К176, К1561, CD40. Тип диодов VD1-VD6 существенного значения не имеет, это кремниевые диоды общего применения (КД503, КД521, КД522, КД102, КД103, КД105, КД209 и др.).

Конденсатор С1 должен быть обязательно не электролитическим. Если нет на 2,2 мкФ можно использовать конденсатор от 1 мкФ до 3 мкФ, но это потребует соответствующего изменения сопротивления R1 и максимального сопротивления R2 (например, при С1 - 1 мкФ, резистор R2 должен быть на 2-3 М, а резистор R1 на 300-400 kOm).

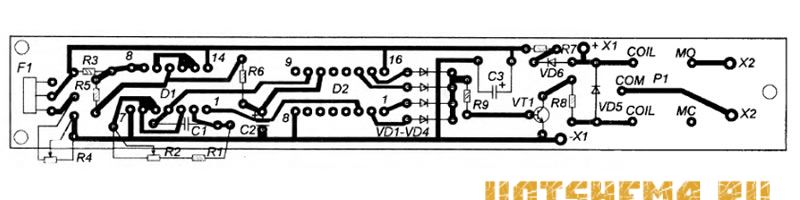

Собранная без ошибок и из исправных деталей схема начинает работать сразу же после первого включения. Работу фотодатчика можно проконтролировать измеряя напряжение на выходе D1.4. На свету там должно быть напряжение около логической единицы, а в темноте - около лог. нуля.

Порог переключения устанавливается резистором R4 так, чтобы днем на выходе D1.4 была единица а вечером и ночью - ноль. Чтобы не ждать заката или рассвета предварительную регулировку днем можно сделать так: при нормальной дневной освещенности в комнате выставить R4 так. чтобы при открытом датчике F1 на выходе D1.4 была единица, а если его накрыть листом плотной бумаги, уровень менялся на нулевой.

Продолжительность включенного состояния реле Р1 зависит от частоты импульсов, генерируемых мультивибратором D1.1-D1.2. На ручке резистора R2 нужно сделать риску, а на корпусе автомата вокруг этой ручки сделать несколько меток, обозначающих сколько времени будет гореть свет в таком положении резистора.

Автомат управления освещением
