Схемы переключателей новогодних гирлянд

Схемы новогодних гирлянд которые будут описаны объединяет то, что все они построены на микросхемах КМОП и МОП, все питаются от бестрансформаторных сетевых источников, и все рассчитаны на управление обычными елочными гирляндами, составленными из последовательно включенных миниатюрных лампочек, каждая из которых на напряжение 12-26 В. Обычно такие гирлянды служат украшением домашних елок.

Переключатель на семь гирлянд с эффектом бегущего огня

Алгоритм работы этого переключателя таков последовательно переключаются семь гирлянд, затем следует пауза длительностью как время горения одной гирлянды, затем снова последовательное переключение семи гирлянд. Переключение только в одну сторону.

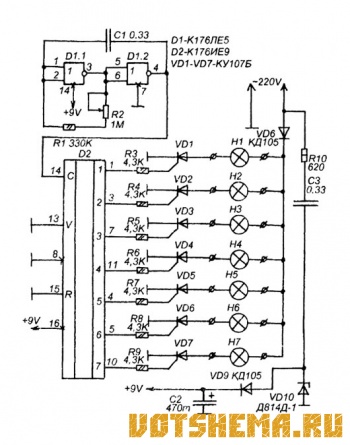

Рисунок 7
Схемы переключателей новогодних гирлянд


Устройство очень простое, без каких-либо логических хитростей, схема показана на рисунке 7. Мультивибратор на элементах D1.1 и D1.2 вырабатывает импульсы, частоту которых в пределах 2...0,5 Гц можно регулировать переменным резистором R2. Эти импульсы поступают на вход счетчика D2 (К176ИЕ9) с семиразрядным десятичным дешифратором на выходе. Счетчик считает от нуля до семи.

В процессе счета, единицы последовательно появляются на его выходах, начиная с верхнего (вывод 1) и заканчивая нижним (вывод 10). Эти единицы поочередно переключают тиристоры VD1-VD7, в анодных цепях которых включены гирлянды Н1-Н7.

Расположив гирлянды горизонтальными кольцами на разных ярусах елки, и подключив их к этому устройству соответствующим порядком, можно получить эффект перемещающихся снизу вверх светящихся колец, либо перемещающихся сверху вниз светящихся колец (в зависимости от порядка подключения).

Система питания и гирлянды такие же как во всех предыдущих схемах. Если используется микросхемы К176 стабилитрон VD10 должен быть на напряжение 8.. 10В, если используются микросхемы К561 — на 8...14 В.

Налаживание заключается в установке желаемого диапазона регулировки скорости переключения гирлянд подбором сопротивления резистора R1.

Переключатель на семь гирлянд с хаотическим эффектом

Схема этого устройства (рисунок 8) очень похожа на схему предыдущего (рисунок 7). Разница в том, что вместо десятичного счетчика К176ИЕ9 используется счетчик с выходом на семисегментный индикатор — К176ИЕ4.

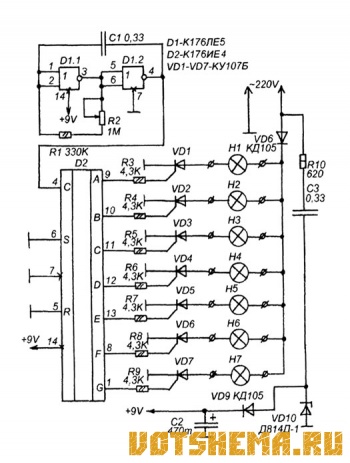

Рисунок 8
Схемы переключателей новогодних гирлянд


Поэтому гирлянды будут переключаться по закону переключения сегментов семисегментного цифрового индикатора. Внешне, это может напоминать хаотическое переключение, поскольку постоянно будет меняться число включенных одновременно гирлянд. В остальном, схема аналогична предыдущей.
