Радиоприемник принимает сигналы радиовещательных станций в ДВ диапазоне. В отличие от большинства аналогичных устройств, построенных по гетеродинным схемам, это отличается тем, что в нем используются усилители переменного напряжения, что повышает стабильность работы. Приемник содержит системы ФАПЧ, АРУ и канал синхронного приема.

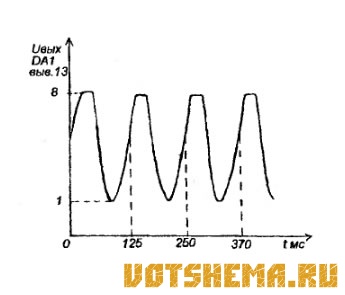

Генератор частоты 8 Гц на DA1 выполнен по схеме с мостом Вина в цепи ПОС. Сопротивлением R19 устанавливается такая величина ООС, при которой выходное напряжение имеет вид, показанный на рис.2.
Рис.2
При работе приемника напряжение на выходе сумматора DA5 изменяется в пределах 1.5...7В, что вызывает изменение частоты гетеродина на +-100...290 гц. Гетеродинные напряжения на выходах фазовращателя имеют фазовый сдвиг 45°.
Налаживание Установить выходное напряжение генератора на DA1 в соответствии с рис.2 подстройкой R19. Резистором R40 установить на выходе DA5 напряжение 4,5 В при отсутствии сигнала. Затем при помощи С48 настроить частоту гетеродина (VT17) на частоту в 4 раза большую частоты входного сигнала. Конденсатором С2 настроить контур магнитной антенны на частоту входного сигнала.
Затем изменяя в небольших пределах С48 добиваются перехода ФАПЧ в режим удержания ориентируясь на лучшее качество звучания. При указанных на схеме номиналах деталей приемник будет настроен на 166 кГц
Приемник собран в корпусе из листового алюминия. Используется объемный монтаж. Экранирования не требуется. L1 должна быть расположена на расстоянии 15 см от DD3.
Катушка L1 намотана на ферритовом стержне М400НН диаметром 8 мм и длиной 140 мм, содержит 280 витков провода ПЭЛ 0,13, длина намотки 30 мм. намотка ведется внавал. L2 намотана в броневом карбонильном сердечнике СБ-12А, содержит 140 витков ПЭЛ 0,13.
Электролитические конденсаторы на напряжение не менее 16В, остальные керамические. Вместо КП3 50 можно использовать любой аналогичный двухзатворный транзистор Вместо КТ315 - любые ВЧ кремниевые транзистора N-P-N структуры. В смесителях - любые полевые транзисторы, но на из затворы должно поступать напряжение, примерно равное напряжению отсечки.
