Категория: Авто
Автомобильный пейджер

Охрана транспортного средства до сих пор является актуальной проблемой, несмотря на большое количество противоугонных устройств имеющихся на рынке. Срабатывание сигнализации не дает хозяину практически никаких преимуществ по сравнению с автомобилями без сигнализации, так как окружающие люди ни как не реагируют на вой сирены, а хозяин может быть достаточно далеко.

Выходом из этого положения может быть использование пейджера, который находится в кармане у хозяина, и в случае взлома автомобиля просигнализирует об этом, не создавая лишнего шума. И еще одно преимущество пейджера в том что, угонщик не подозревает о передатчике который находится в автомобиле, значит существует возможность направленной антенной, найти угнанную автомашину.

Если возмущение датчика прекратилось то система останется в этом состоянии сколь угодно долго, а если нет то RS триггер вновь установится импульсами с выхода компаратора D1 и передатчик заработает. Емкость С4 необходима для первоначального сброса счетчика и перевода RS триггера в дежурный режим. Кодовые посылки с кодера поступят на частотный модулятор передатчика VD1,L1,L2,VT2,R12-R16,C7,C8. А затем усилитель ВЧ на VT3,VT4,R17-R19,C9-C20.L3-L8.

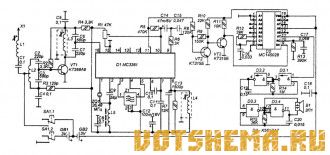

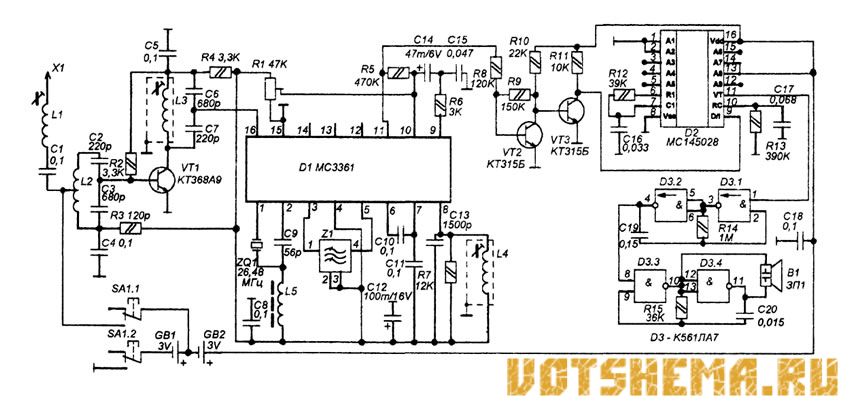

Рисунок 2
Автомобильный пейджер


Схема приемника изображена на Рисунок 2. Он представляет собой высокочастотную часть аналогичную (3) кроме цепей АРУ. Они в данной схеме не нужны, поэтому фильтровый усилитель микросхемы D1 работает в режиме компаратора, рабочую точку которого устанавливают подстроечным резистором R1 по минимуму высокочастотных шумов. Далее сигнал поступает на формирователь логического уровня на транзисторах VT2,VT3, резисторах R8-R11. Кодовая последовательность декодируется микросхемой D2 и при совпадении кодовых посылок с передатчика на выходе микросхемы D2 ножка 11 появляется логическая единица.

Этим уровнем запускается генератор на микросхеме D3 и звучит тревожный сигнал. Напряжение питания микросхемы D2 увеличено до 6 вольт так как она рассчитана на работу с 4,5 до 18 вольт. Кодовые комбинации устанавливаются изменением уровней на адресных входах. Микросхемы воспринимают три состояния логический ноль, единицу и не подключенный адресный вход. Адреса должны быть установлены идентично как на кодере так и декодере, а так же установлена одинаковая частота внутренних генераторов (2).

Налаживание начинают с передатчика: резистором R4 находят такое положение при котором на выходе 9 компаратора D1 оставалась логическая единица и при легком постукивании по микроамперметру на выходе появлялись нулевые импульсы.
