Тюнер предназначен для приема восьми фиксированных радиостанций в двух диапазонах УКВ-64-73 мГц и 88-108 мГц. Использование современной элементной базы и несложных схемных решений позволило создать очень простую и недорогую в массовом повторении конструкцию, обеспечивающую достаточно высокие характеристики.
Высокочастотный тракт собран на специализированных микросхемах К174ХА34. Его особенность в том, для каждого УКВ диапазона используется свой отдельный законченный УКВ тракт (рисунок 1), собранный на отдельной печатной плате. Дело в том, что несмотря на некоторое усложнение схемы такое решение имеет определенную выгоду.
При построении двухдиапазонного тракта на К174ХА34 обычно используют механический переключатель контурных катушек (что в случае с электронным сенсорным выбором настроек невозможно, в конце концов не ставить же электромагнитное реле), либо переключатель на достаточно дорогих и редких высокочастотных транзисторах, которые по своей стоимости могут превзойти стоимость второго тракта, к тому же настройка будет более сложной.
Принципиальная схема одного из трактов показана на рисунке 1. Оба тракта совершенно одинаковы, разница только в числах витков катушки L1. Схема практически типовая, без входного контура и предварительного УРЧ. Настройка электронная при помощи варикапа КВ109.
На выходе детектора включен эмиттерный повторитель на VT1, он несет две функции, во-первых несколько усиливает выходной сигнал, во-вторых участвует в переключении диапазонов (смена диапазонов происходит путем переключения напряжения питания, при этом эмиттеры обеих транзисторов (обеих трактов) соединены вместе.
Рисунок 2

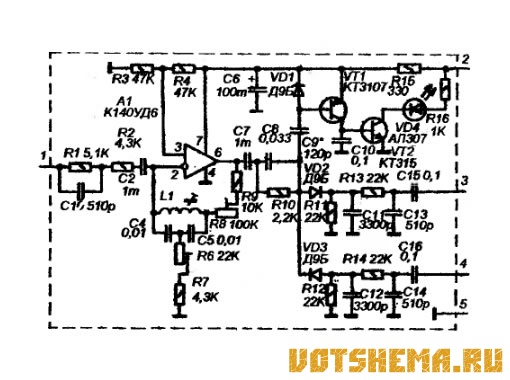

Принципиальная схема стереодекодера показана на рисунке 2. Используется простой стереодекодер с диодными демодуляторами и операционным усилителем с Т-мостом в цепи ООС для выделения поднесущей. Комплексный стереосигнал с выхода приемного тракте поступает на инвертирующий вход ОУ через цепочку R1C1, компенсирующую ослабление высоких частот стереосигнала.
Постоянная составляющая ООС поступает на этот вывод ОУ через резисторы R8 и R9, при этом резистором R8 можно установить необходимый коэффициент усиления ОУ. В цепь ООС включен Т-образный контур, настроенный на частоту поднесущей.
При помощи резистора R6 можно регулировать уровень поднесущей. Для обеспечения нормальной работы операционного усилителя при однополярном литании используется делитель напряжения на R3 и R4, создающий среднюю точку.
Полярно модулированный сигнал с восстановленной поднесущей снимается с выхода ОУ и демодулируется двумя детекторами на диодах VD2 и VD3.
Для индикации наличия стереосигнала служит светодиод VD4, управляемый транзисторным ключом на VT1 и VT2.

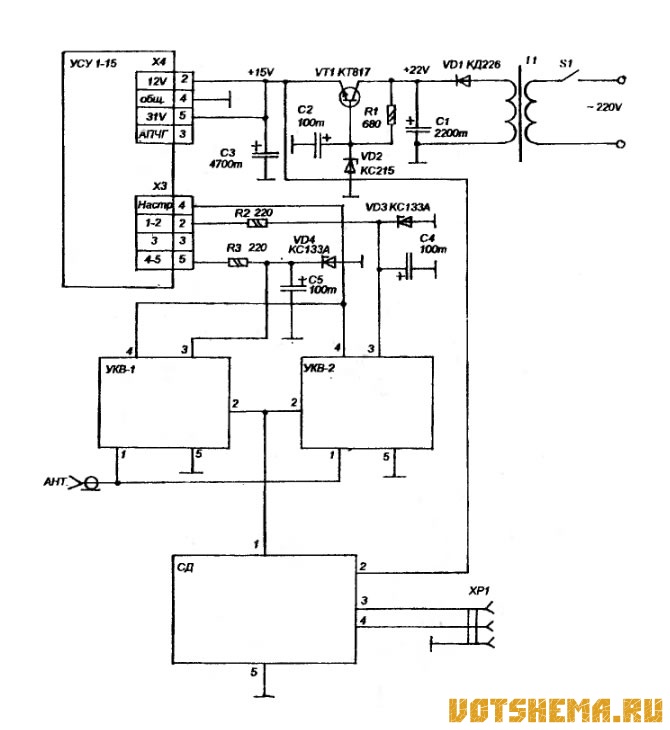

Общая схема тюнера показана на рисунке 3. Для переключения диапазонов и фиксированных настроек используется готовый блок сенсорного переключения типа УСУ-115 от телевизоров 3-УСЦТ. Блок содержит транзисторный многофазный триггер и ключи, переключающие переменные резисторы настроек и цепи питания преобразователей частоты селекторов каналов.
Рисунок 3
В данном случае эти электронные ключи переключают напряжение 15В, которое понижается параметрическими стабилизаторами на VD3 и VD4 до уровня 3,3В, необходимого для питания микросхем К174ХА34.
Включение УСУ1-15 в данном случае выполнено не так как в телевизоре, поэтому на контакты "12В" и "30В" подается одно и тоже напряжение 15В, получаемое на выходе стабилизатора на транзисторе VT1. Это напряжение используется и для питания многофазного триггера и для формирования напряжения настройки (при помощи переменных резисторов УСУ 1-1Б).
