Автомат управляет четырьмя гирляндами. Сначала он их последовательно зажигает, затем, после того, как будут гореть все четыре, он их последовательно гасит. И так повторяется. Быстроту воспроизведения светового эффекта можно регулировать переменным резистором.
Автомат очень прост и его можно сделать за один вечер. В основе автомата лежит логика работы регистра сдвига. В момент включения питания зарядный ток конденсатора С3 устанавливает регистр D2 в исходное нулевое состояние. На всех его выходах установлены нули и все тиристоры VS1-VS4 закрыты. А гирлянды Г1-Г4 не светятся.
Для этого, нужно удалить из схемы тиристоры, вместо резисторов R9-R12 поставить перемычки, а гирлянды подключить непосредственно к коллекторам транзисторов. В таком случае может потребоваться подбор R5-R8 (уменьшить до 3-6 кОм). А сами транзисторы нужно будет поместить на небольшие пластинчатые радиаторы, в качестве которых можно использовать металлические мебельные уголки (на которых подвешивают шкафчики), которые можно прикрепить на места на плате, предназначенные для крепления тиристоров.
Практически все детали (кроме переменного резистора и розеток для подключения гирлянд) монтируются на печатной плате из фольгированного стеклотекстолита с односторонним расположением печатных дорожек. В процессе налаживания может потребоваться подбор сопротивлений R9-R12.

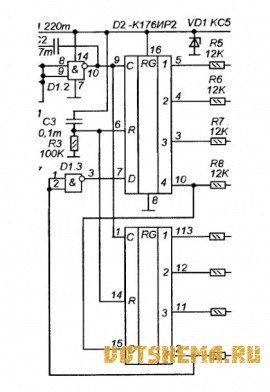

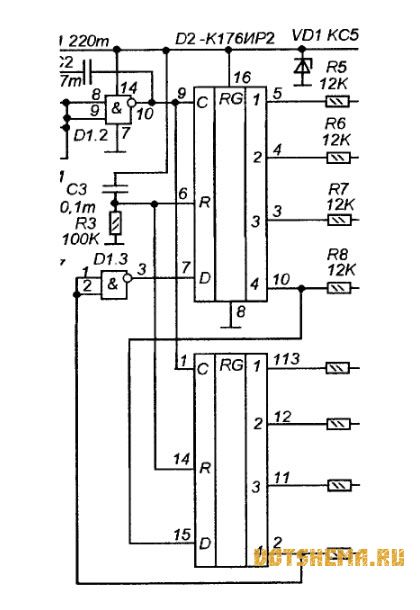

Микросхема К176ИР2 содержит два одинаковых регистра, это позволяет сделать аналогичный автомат, переключающий не четыре, а восемь гирлянд. На рисунке 3 есть схема, как включить второй регистр.
Если вы решите схему на втором регистре собрать на приведенной здесь плате (например, объемным монтажом) имейте в виду, что на рисунке платы вывод 15 D2 подключен к выводу 7 D2 (так удобнее развести дорожки). В варианте с четырьмя гирляндами то, куда подключен вывод 15 значения не имеет, но в варианте с восемью гирляндами соединение вывода 7 D2 с выводом 3 D1 нужно сделать другим способом.
Дополнительные ключевые каскады можно сделать по таким же схемам, что и первые четыре (рис. 1).
При работе с восемью гирляндами нужно чтобы их суммарная мощность не была более 160W, в противном случае, нужно выбрать более мощные выпрямительные диоды, например, КД226.
