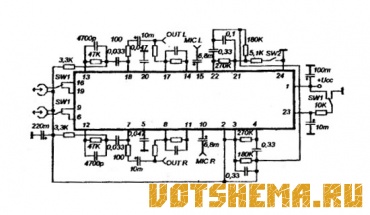

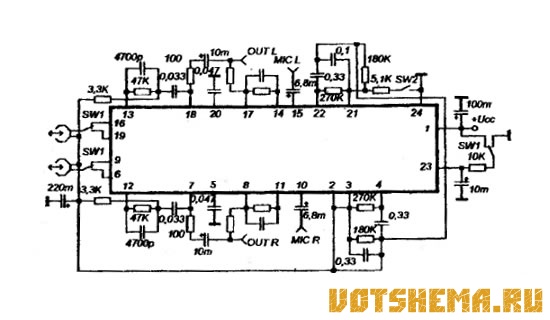

Микросхема TEA0657
Микросхема TEA0657

Микросхема выполнена в корпусе DIP с 24-мя выводами. Содержит стереофонический усилитель записи/воспроизведения, корректор тона и шумоподавитель системы Dolby-B. Предназначена для работы в кассетных магнитофонах высокого класса. SW1-переключает "запись/воспроизведение", SW2 - выключает шумопонижение.

Читать далее...

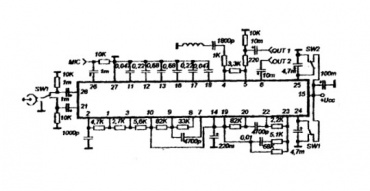

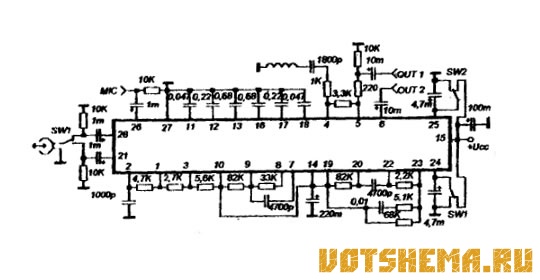

Микросхемы ТЕА0665, ТЕА0665Т
Микросхемы ТЕА0665, ТЕА0665Т

Эти микросхемы выполнены в корпусах DIP и SO (соответственно) с 28-ю выводами. Содержат усилители записи/воспроизведения, корректоры тона и шумоподавители системы Dolby-В/C. Предназначены для работы в кассетных магнитофонах высокого класса. Переключение режимов запись/воспр. переключателем SW1 (на схеме он в положении воспр.). SW2 служит для отключения системы шумопонижения.

Читать далее...



Микросхема МРС1281Н
Микросхема МРС1281Н

Микросхема выполнена в корпусе DIP с 16-ю выводами Она содержит усилитель записи/воспроизведения для кассетных магнитофонов среднего и высокого классов. Переключение режимов "Play-Rec" при помощи переключателя SW1 (на схеме в положении "Рlау"). Микросхема содержит систему АРУ3, выключаемую SW2.

Читать далее...

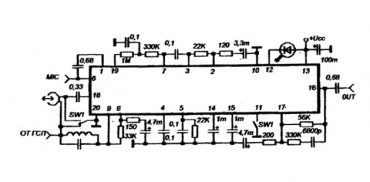

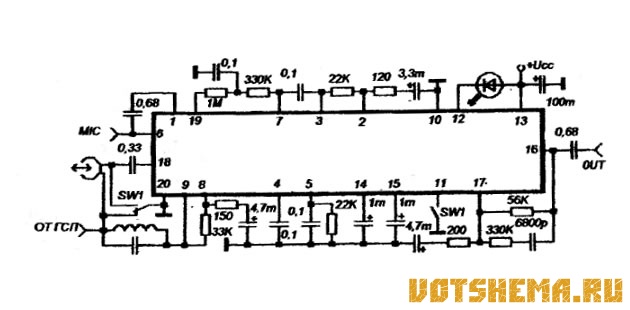

Микросхема LA3510M
Микросхема LA3510M

Микросхема выполнена в корпусе SO с 20-ю выводами. Содержит усилитель записи/воспроизведения с АРУ3. Предназначена для работы в кассетных магнитофона среднего класса. Переключение режимов "запись-воспр." производится переключателем SW1 (на схеме он в положении "воспр"). Светодиод индицирует режим записи

Читать далее...
