Синтезатор частоты для синхронного гетеродинного приемника

Гетеродинный КВ-приемник не может работать на высокочастотных КВ-диапазонах, так как в делителях частоты применены микросхемы КМОП, имеющие низкое быстродействие. Для повышения рабочей частоты приемника приходится повышать напряжение питания синтезатора, при этом увеличивается потребляемая им мощность. Применение в синтезаторе микросхем ТТЛ или ТТЛШ приведет к еще более значительному росту потребляемой мощности.

Кроме того, делитель с переменным коэффициентом деления (ДПКД) в синтезаторе описанного приемника должен иметь большой коэффициент деления, что приводит к росту фазовых шумов выходного напряжения синтезатора. Система ФАПЧ приемника отслеживает колебания фазы гетеродинного напряжения, что приводит к появлению на выходе сумматора приемника значительного переменного напряжения, что нежелательно.


Рисунок 1
Синтезатор частоты для синхронного гетеродинного приемника

Кроме того, описанный ранее синтезатор не имеет шкалы настройки, и не имеет органа оперативной перестройки частоты. Что затрудняет его практическую эксплуатацию.

Поэтому на высокочастотных диапазонах целесообразно применение синтезатора с преобразованием частоты, один из вариантов которого предложен в данной статье.

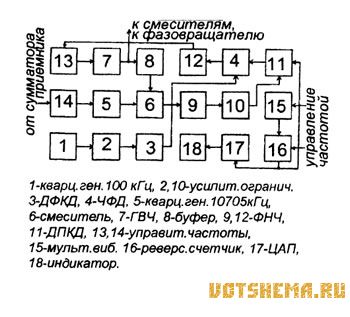

Структурная схема синтезатора приводится на рисунке 1. Кварцевый генератор 1 вырабатывает колебания частотой 100 кГц, которые через усилитель-ограничитель 2 подаются на вход делителя частоты с фиксированным коэффициентом деления (ДФКД) 3. Он делит частоту на 40, в результате на один из входов частотно-фазового детектора (ЧФД) 4 подается переменное напряжение частотой 2,5 кГц.

Кварцевый генератор 5 вырабатывает колебания с частотой 10705 кГц, которые подаются на один из входов смесителя 6. В то же время, генератор высокой частоты 7 вырабатывает ВЧ напряжение, которое через буферный усилитель 8 поступает на другой вход смесителя 6.

На выходе смесителя 6 образуется переменное напряжение биений, которое через фильтр низких частот (ФНЧ) 9, усилитель-ограничитель 10 и делитель частоты с переменным коэффициентом деления (ДПКД) 11 подается на другой вход ЧФД 4. Если частоты переменных напряжений на входах ЧФД 4 не равны, то на его выходе образуется переменное напряжение, которое через ФНЧ 12 подается на управитель частоты 13 и изменяет частоту генератора высокой частоты (ВЧ) 7 так, чтобы частоты переменных напряжений на обоих входах ЧФД 4 стали равными. С выхода генератора ВЧ 7 переменное напряжение подается на управляющие входы смесителей приемника и на фазовращатель.

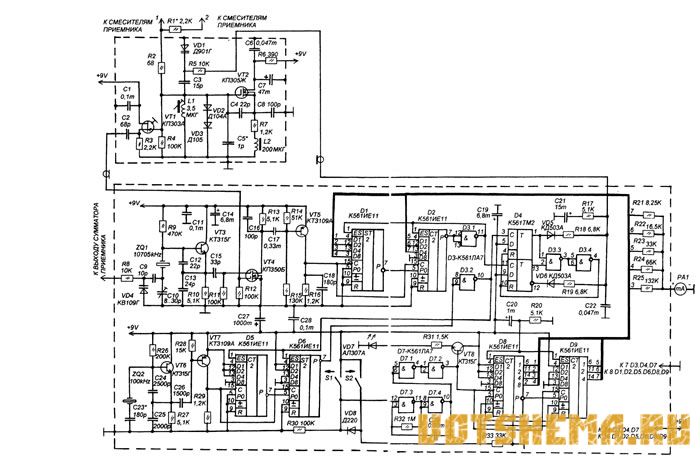

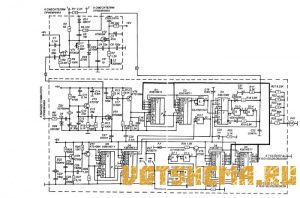

Рисунок 2
Синтезатор частоты для синхронного гетеродинного приемника
