Схема Частотомера 10000Гц - 100 кГц

Этот частотомер позволяет измерять частоту электрических колебаний в трех пределах: до 9999 гц, до 99,99 кгц и до 999,9кгц. Прибор имеет четыре разряда и регулируемое время индикации. Чувствительность входного устройства частотомера - 160 мв, максимальная амплитуда входного напряжения - 10 В, входное сопротивление около 1 МОм. Прибор состоит из следующих функциональных узлов: входное устройство, формирователь импульсов образцовой частоты, четырехразрядный измерительный счетчик с индикаторами, и устройство управления.

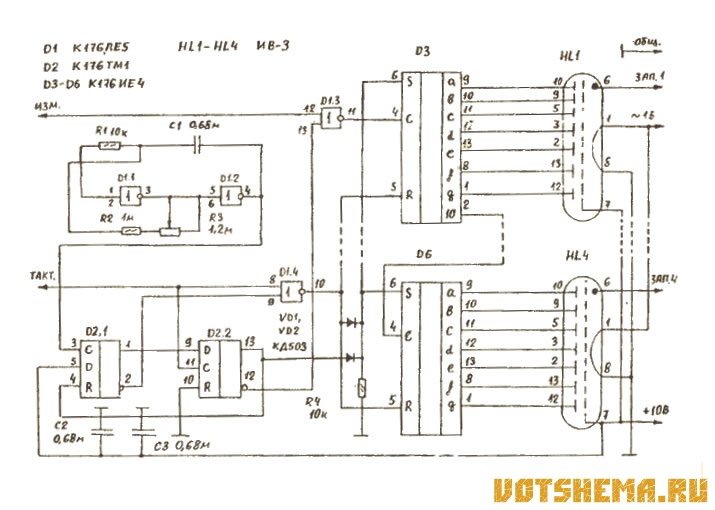

Принципиальная схема прибора изображена на рисунках 1, 2 и 3. Сигнал измеряемой частоты подается на вход входного устройства на микросхеме D1 (рис.1). Резистор R6 и диоды VD1 и VD2 защищают входные цепи от перегрузок. Входное устройство состоит из усилительного каскада, триггера Шмитта, и выходного инвертора. Усилитель выполнен на элементе D1.1.

Для того, что бы логический элемент перевести в режим усиления необходима обратная связь по постоянному току, которая осуществляется через резистор R2. На элементах D1.2 и D1.3 выполнен триггер Шмитта - который формирует прямоугольные импульсы. Элемент D1.4 окончательно формирует счетные импульсы, и делает их форму достаточной для подачи на вход измерительного счетчика.

Для работы частотомера требуется формирователь образцовых частот, в течении периода, которых производится цикл измерения - счет импульсов измерительным счетчиком, поступающих от входного устройства. В данном случае требуется формирование трех образцовых частот - 1 гц для первого предела (до 9999 гц), 10 гц для второго (до 99,99 кгц) и 100 гц для третьего (до 999,9 кгц).

Формирователь образцовых частот выполнен на микросхемах D2 - D7 (рис.1). На элементах D2.1 и D2.2 выполнен кварцевый генератор сигнала частотой 100 кгц. Импульсы этой частоты поступают на трехкаскадный делитель на десятичных счетчиках D3 - D5. Достоинство схемы частотомера состоит и в том, что в нем используются одинаковые счетчики, как для формирования образцовых частот, так и для счета импульсов и индикации результата, это несколько упрощает поиск микросхем.

Трехкаскадный счетчик имеет коэффициент деления 1000 (10 в 3 степени), это значит что на выходе D5 имеется частота 100гц, которая используется как образцовая на верхней пределе измерения. Затем следуют еще два однокаскадных счетчика, каждый с коэффициентом деления 10. В результате на выходе D6 - частота 10 гц, а на выходе D7 - 1 гц.

Эти частоты переключаются переключателями смены предела измерения - D1.1, D2.1 и D3.1, вторые группы этих переключателей служат, для переключения запятой на люминесцентных индикаторах в соответствии с установленным пределом (9,999 кгц, 99,99 кгц и 999,9 кгц). Тактовые сигналы образцовой частоты поступают на устройство управления измерительным счетчиком.

Рис.2
Схема Частотомера 10000Гц - 100 кГц

Измерительные импульсы от входного устройства поступают на вывод 12 элемента D1.3, который выполняет функции электронного ключа. Как только на вывод 13 D1.3 (рис.2) поступает логический нуль, он "открывается" и пропускает на вход измерительного счетчика на микросхемах D3-D6 инвертированные измерительные импульсы: Ноль на этот вывод подаётся от устройства управления в течений одного периода импульсов тактовой частоты.Частота на индикаторах HL1 - HL4 отображается как число импульсов за установленный временной интервал, кратный 1 гц.

На вход "С" триггера D2.2 (рис.2) непрерывно поступают тактовые импульсы, а на вход "С” триггера 02.1 импульсы от генератора запуска на элементах D1.1 и D1.2. От частоты этих импульсов зависит время индикации измеренного результата. Эта частота устанавливается регулятором времени индикации -переменный резистором R3.

За исходный возьмем случай, когда оба триггера находятся в нулевом состоянии. В это время уровень логической единицы, действующий на инверсном выходе D2.2 закрывает ключ на элементе D1.3 и измерительные импульсы на вход измерительного счетчика не поступают. В это время нуль с прямого выхода D2.2 поступает через диод VD2 на стробирующий вход счетчика D6 - D3, в результате в это время выходы этих счетчиков открыты и на индикаторах HL1-HL4 высвечивается результат предыдущего измерения.

С появлении на входе "С" D2.1 импульса от генератора запуска этот триггер принимает единичное состояние, и уровней единицы на своем прямом выходе подготавливает триггер D2.2 к дальнейшей работе. В то-же время на выводе 9 элемента D1.4 появляется уровень логического нуля. Очередной тактовый импульс переключает триггер D2.2 в единичное состояние.

Нуль с его инверсного выхода поступает на вывод 13 D1.3 и открывает его, в результате измерительные импульсы поступают на вход измерительного счетчика. Прямой выход триггера D2.2 соединен с входом "R" триггера D2.1. Следовательно, когда триггер устанавливается в единичное состояние прямого выхода устанавливает триггер D2.1 обратно в нулевое состояние.

Этот-же единичный уровень через диод VD2 поступает на стробирующие входы микросхем D3-D6 и их выходы закрываются, в результате индикаторы гаснут и мелькание цифр во время счета измерительных импульсов они не отображают. Очередной импульс с генератора тактовой частоты поступает на вход "С" триггера D2.2 и возвращает его в нулевое состояние, на его 12-м выводе появляется единица, которая закрывает элемент D1.3 и запрещает прохождение измерительных импульсов на вход измерительного счетчика.

В то-же время нули с прямого выхода этого триггера через диод VD2 поступает на стробирующий вход микросхем D3 - D6 и открывает их выходы и на индикаторах высвечивается число, численно равное количеству измерительных импульсов, поступивших на вход измерительного счетчика в течении одного периода тактовой частоты.

Затем, как только истекает время индикации, установленное переменным резистором R3 импульс с выхода мультивибратора на D1.1 и D1.2 поступает на вход "С" триггера D2.1 и устанавливает его в единичное состояние. Нуль с его инверсного вывода поступает на вход элемента D1.4, в результате с поступлением нулевого импульса от генератора тактовой частоты, на выходе этого элемента появляется единица, которая устанавливает измерительный счетчик в нулевое состояние, и через диод VD1 гасит его индикаторы. Затем весь процесс повторяется.

В частотомере можно не устанавливать диоды VD1 и VD2, но в этом случае, на нижнем пределе измерения в течении целой секунды будут мелькать цифры при счете измерительных импульсов, и если с целью большей оперативности будет установлено минимальное время индикации показания прибора будут трудно различимы. При установке диодов индикатор, на нижнем пределе измерения, будет мигать с частотой в один герц, но высвечиваться будет только результат.

Рис.3
Схема Частотомера 10000Гц - 100 кГц

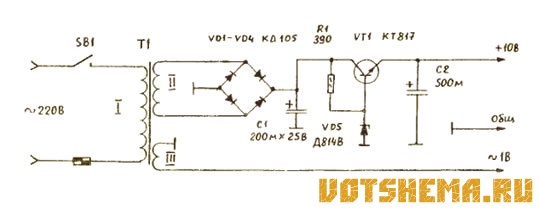

Принципиальная схема источника питания показана на рисунке 3. Он вырабатывает стабилизированное напряжение +10В для питания микросхем и переменное напряжение 1В для питания нитей накала люминесцентных индикаторов.

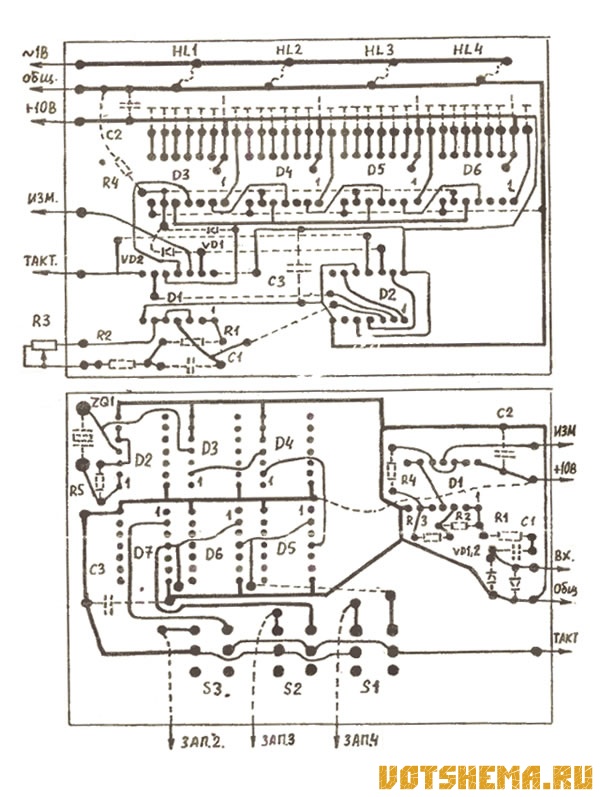

Детали прибора расположены на двух платах, схемы которых показаны на рисунке 4. В верху плата по рисунку 2, внизу по рисунку 1. Платы располагаются одна над другой, верхняя, по рисунку, в верху, а под ней нижняя, таким образом кнопки переключателей S1-S3 располагаются под индикаторами, схемы плат показаны в натуральную величину, их можно переносить на стеклотекстолитовый лист без масштабирования.

Платы сделаны из стеклотекстолита толщиной 1,5мм с односторонним меднением, схемы плат изображены со стороны проводников печатного монтажа, обозначенные пунктиром детали и монтажные проводники располагаются с обратной стороны, число проводников со стороны деталей можно уменьшить, если сделать двухстороннюю плату.

Трансформатор питания наматывают на магнитопроводе Ш20х20, его первичная обмотка содержит 2200 витков провода ПЭВ-0,12, вторичная - 170 витков провода ПЭВ-0,23, третичная - 11 витков ПЭВ-0,3.

Схема Частотомера 10000Гц - 100 кГц

Все постоянные резисторы МЛТ-0,125, переменный СП-1А. Оксидные конденсаторы К50-6 или К53-1, расположенные вертикально, остальные конденсаторы типа КЛС К10-7 или К73-17. Переключатель пределен - П2К с зависимой фиксацией. Вместо индикаторов ИВ-3 можно использовать ИВ-5. Для выключения питания используется микротумблер. Входной разъём - антенный от телевизора.

Правильно собранный частотомер в настройке практически не нуждается.
