Сигнализация предназначена для автомобиля, она обладает такими характеристиками :
1. Дистанционное управление включением и выключением с расстояния 1,5-2 метра.
2. Продолжительность звукового сигнала при включении и выключении 0,5 секунды.
3. Продолжительность звукового сигнала при срабатывании датчика вибрации 30-40 секунд.
4. После срабатывания контактного датчика звучит до выключения.
Если у вас приемник с конвертером УКВ - это не для вас. Изготовление начинается с похода в магазин, где продают радиоуправляемые игрушечные машинки.
За 100 рублей мне предложили две: с 2-мя и с 4-мя командами. Еще купил кварцевый китайский будильник : красивый домик для фотографии, капсюль для ремонта звонков у НЧ радиотелефонов «Panasonic», 1,5-вольтовая пищалка и корпус для брелка.
Радиоуправление с двумя командами, - в эфир посылается сигнал определенной частоты в диапазоне 27 МГц.
В приемнике и передатчике радиоуправляемой игрушки параллельно катушке стоит конденсатор 27 пФ меняем на 10 пФ. Передатчик переставляем в корпус механизма от будильника, с отрезанным отсеком под батарейку. Вместо антенны, - гибкий провод. Ставим 12-вольтовую миниатюрную батарейку (для пультов сигнализаций).
С платы приемника удаляем все транзисторы и связанные с ними резисторы. В качестве исполнительного устройства собираем схему, показанную на рисунке 1. Выводы 3 и 11 D1 подключаем к микросхеме приемника.
Чтобы на выводе 1 D2 кратковременно появилась логическая единица, нужно передать команду, которая поступает от микросхемы приемника на R1, и затем, быстро вторую команду, - на R2. Конденсатор С1 разряжается, снимая блокировку с триггера D1.1, а по входу «С» (вывод 3 D1.1) в триггер записывается уровень с его инверсного выхода. Через 1,5 секунды конденсатор С1 заряжается через R4, на выводе 4 D1.1 устанавливается единица, а триггер устанавливается в нуль.
При включении питания триггер D2.1 за счет заряда С4 устанавливается в единичное состояние.
На D2.2 собран одновибратор, при опознавании команды он выдает короткий «ноль». Если используем четырехкомандную машинку, то приемник упрощается, так как в эфире цифровой сигнал. Выкидываем VT1 и VT2, D1, R1-R4, С1, С2. Микросхему D2 запитываем от источника 5,6 . Команды с микросхемы приемника подаем на выводы 3 и 4 D2.1.

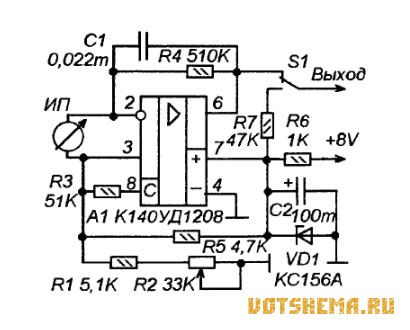

Рисунок 2
Из машинки убираем двигатель с редуктором. Датчик вибрации (рис. 2) собран в отдельном корпусе, он сделан на основе стрелочного индикатора, с утяжеленной стрелкой. Если позволяют габариты корпуса неплохо добавить в него два инвертора и светодиод, чтобы облегчить настройку чувствительности.
