Тюнер УКВ ЧМ

Тюнер рассчитан на прием радиовещательных станций в диапазоне 64...73 мгц в монофоническом или стереофоническом режиме. Имеется восемь фиксированных настроек, обзорной настройки нет. Установка частоты производится аналоговым способом, используется при этом устройство сенсорного управления от телевизора типа 3-УСЦТ (модуль УСУ-1-15). Тюнер состоит из четырех самостоятельных узлов, смонтированных на отдельных печатных платах - преобразователя частоты, усилителя промежуточной частоты с детектором, автоматического стереодекодера с предварительными УЗЧ, и устройства выбора программ.

Эти узлы размещаются в общем корпусе, в котором объемным монтажом выполнены цепи питания и межблочные соединения.

Технические характеристики тюнера:

1. Диапазон принимаемых частот - 64... 73 Мгц.
2. Реальная чувствительность при отношении сигнал/шум 26 дб - 15 мкв/м
3. Селективность по зеркальному каналу - 38 дб.
4. Отношение сигнал/шум тракта при девиации +/- 50 кгц и входном сигнале 100 мкв не хуже - 56дб.
5. Коэффициент нелинейных искажений при девиации +/- 50 кгц и входном сигнале 100 мкв при частоте модуляции 1 кгц не более - 0,25%
6. Подавление сигнала поднесущей стереосигнала не менее - 25дб
7. Переходное затухание между каналами при коэффициенте модуляции 80% не менее - 35дб
8. Номинальная амплитуда выходного напряжения звуковой частоты - 2X100 мв.

Принципиальная схема преобразователя частоты показана на рисунке 1. В его основе высокочастотная микросхема К174ПС1, специально разработанная для работе в преобразователях. Она содержит смеситель с симметричным входом и гетеродин. От антенны через разъем XS1 сигнал поступает во входной контур на катушке L1. В пределах диапазона контур перестраивается при помощи варикапа VD1. Катушка L2 служит для согласования контура с симметричным входом смесителя микросхемы.

Частота гетеродина определяется настройкой контура на катушке L3. Для этого используется варикап VD2. Напряжение настройки поступает на него через резистор R6, а автоматическая подстройка частоты получается вычитанием напряжения ошибки, которое поступает на плюс варикапа через резистор R5.

Таким образом, чем выше напряжение ошибки тем меньше общее напряжение на варикапе, и наоборот. Сигнал промежуточной частоты 10,7 мгц выделяется в контуре L4C5. Затем следует предварительный УПЧ на транзисторе VT1, основная функция которого - согласование с пьезокерамическим фильтром на входе УПЧ.

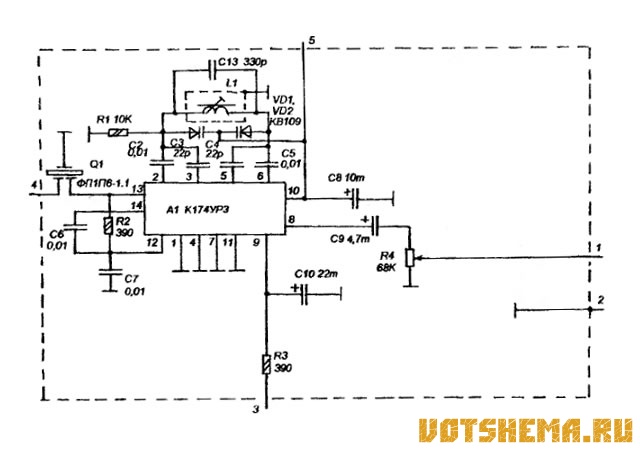

Тракт усиления промежуточной частоты и детектирования сделан по схеме , показанной на рисунке 2. В его основе типовая схема на специализированной микросхеме К174УР3 с введенная автоматической подстройки частоты в фазосдвигающем детекторном контуре с целью снижения нелинейных искажений, возникающих в детекторе. Для автоподстройки в контур введены варикапы VD1 и VD2.

Рис.2
Тюнер УКВ ЧМ

При изменении частоты сигнала в пределах полосы пропускания тракта, сигналом расстройки с вывода 10 микросхемы А1, фазосдвигающий контур подстраивается таким образом, чтобы обеспечить оптимальный режим детектирования, на наиболее линейном участке S-кривой. Это и приводит к снижения нелинейных искажений.

Сигнал ПЧ с выхода преобразователя поступает на УПЧ-ограничителя микросхемы через пъезокерамический фильтр Q1. Низкочастотный, продетектированный сигнал снимается с вывода 8.

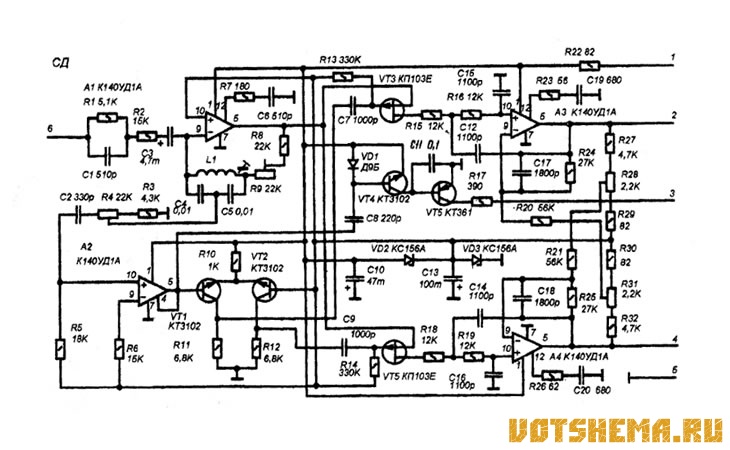

Принципиальная схема стерео-декодера показана на рисунке 3. Каскад восстановления поднесущей на основе "Т-моста собран на операционном усилителе А1. Восстановленный сигнал поступает на вход формирователя коммутирующих импульсов на ОУ А2 и дифференциальном усилителе на транзистора VT1 и VT2.

Рис.3
Тюнер УКВ ЧМ

С его выходов сигналы поступают на затворы полевых транзисторов VT3 и VT6, на которых сделаны электронные ключи, распределяющие, поступающий на их истоки стереосигнал по двум стереоканалам на усилителях A3 и А4. Поскольку полевые транзисторы в открытом состоянии представляют собой элементы с чисто активным сопротивлением, это приводит к снижению нелинейных искажений в тракте стереодекодера.

При приеме монофонической передачи напряжение поднесущей частоты на контуре L1C4C5 отсутствует и оба полевых транзистора оказываются
открытыми, моносигнал поступает на оба канала. Для индикации приема стереопередачи служит каскад на транзисторах VT4 и VT5, на выходе которого включен светодиод.

При монтаже и налаживании нужно учитывать, что стереодекодер питается отрицательным напряжением, а преобразователь и УПЧ положительным.

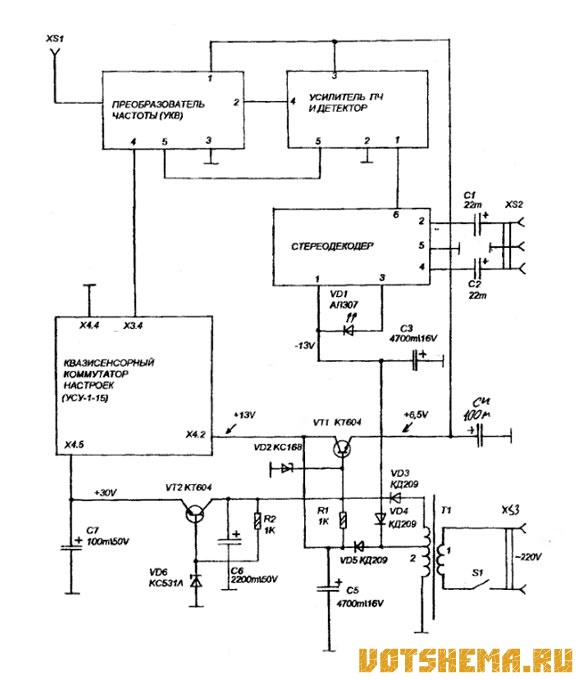

Схема питания и межблочного соединения показана на рисунке 4. Для предварительной настройки на программы и переключения программ используется модуль УСУ-1-15 от телевизора "Радуга-51ТЦ315" (можно от любого телевизора с таким блоком).

Рис.4
Тюнер УКВ ЧМ

Источник питания сделан на маломощном силовом трансформаторе Т1. Его вторичная обмотка имеет отвод. Таким образом напряжения +12V и -12V снимаются получаются выпрямлением переменного напряжения, поступающего с этого отвода (однополупериодные выпрямители на диодах VD4 и VD5), а напряжение настройки получается выпрямлением переменного напряжения, снимаемого со всей обмотки (выпрямитель VD3 и параметрический стабилизатор на VT2).

Для питания преобразователя частоты и усилителя ПЧ с детектором используется положительное напряжение 6,5V, снимаемое с выхода стабилизатора на транзисторе VT1. Светодиод VD1 индицирует прием стереосигнала.

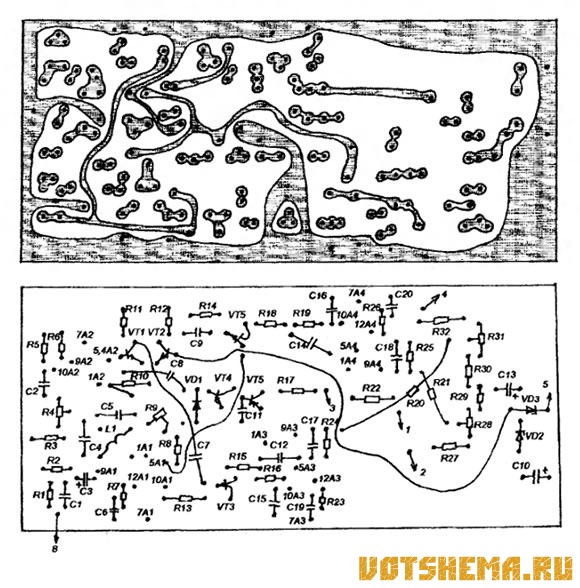

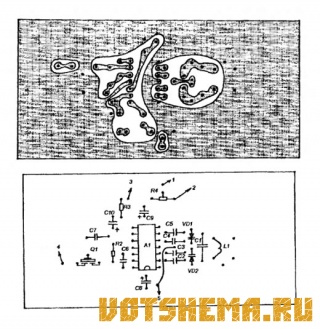

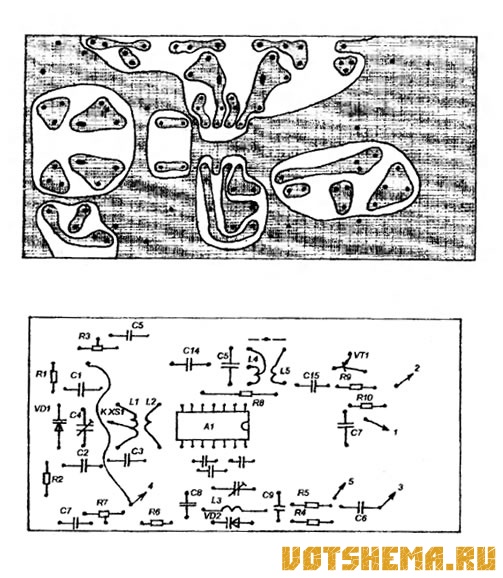

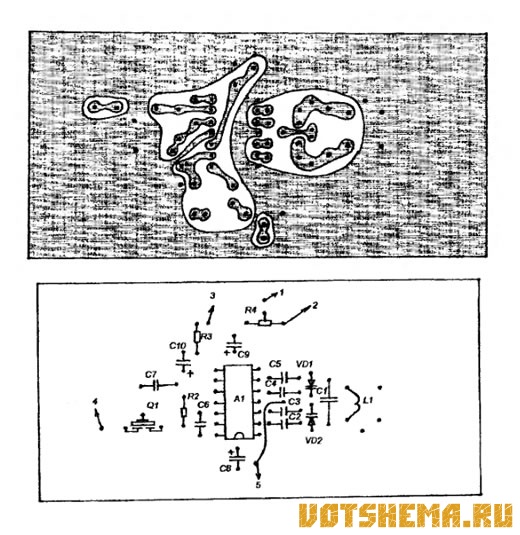

Разводки и монтажные схемы печатных плат показаны на рисунках в натуральную величину. При монтаже нужно быть внимательным и учитывать, что не все соединения выполнены печатным способом, требуются перемычки из монтажного провода.

Тюнер УКВ ЧМТюнер собран в корпусе размерами 320мм x 90мм x 320мм. Боковые стенки и задняя сделан из древесно-стружечных плит с полировкой и покрытием под орех. Верхняя и нижняя крышки - из листового дюралюминия толщиной 2 мм. В качестве передней панели используется готовая передняя панель от корпуса телевизора "Радуга-51ТЦ315" (та часть на которой кнопки переключения программ и все регуляторы, часть закрывающая громкоговоритель не используется).

Достоинство панели в том, что она рассчитана на установку УСУ-1-15 и имеет декоративные крышки, одна из которых теперь приклеена "намертво" (та под которой в телевизоре регуляторы), а другая прикрывает ручки резисторов настроек. При использовании модуля выбора программ от другого телевизора можно использовать и элементы корпуса от другого телевизора.

Намоточные данные. Катушки L1-L3 преобразователя частоты бескаркасные Они наматываются на винте М3 проводом ПЭВ 0,31, затем винт из них вывинчивается. L1 содержит 10 витков , L2 намотана на L1 и содержит 2 витка, L3 - содержит 13 витков. Катушки L4 и L5 намотаны на каркасах диаметром 5 мм с подстроечниками из феррита 100 НН диаметром 2,8 мм и длиной 12 мм. L4 содержит 20 витков С отводом от середины, L5 - 3 витка.
Катушка L1 усилителя ПЧ намотана на таком-же каркасе и таким-же проводом как и L4 преобразователя, но она содержит 12 витков.

Катушка L1 стереодекодера намотана на каркасе контура ПЧ транзисторного радиоприемника, она содержит 660 витков провода ПЭВ 0,06.
Трансформатор питания использован готовый, на мощность 12 вт. его вторичная обмотка, вся выдает 40 V, а от точки, соединенной с общим проводом и до отвода - 13V.

Тюнер УКВ ЧМ Тюнер УКВ ЧМ
