Схема малогабаритной СВ-Радиостанции

Радиостанция работает на одном из каналов диапазона 27 мгц, имеет кварцевую стабилизацию частоты гетеродина приемника и генератора передатчика. Применение современных микросхем делают радиостанцию очень простой в сборке и настройке, и позволяет создать малогабаритную конструкцию. Две такие радиостанции обеспечивают уверенную связь в пределах 2-3 км.


Принципиальная схема приемного тракта показана на рисунке 1. В его основе микросхема К174ХА26. По типовой схеме эта микросхема должна работать в тракте второй ПЧ связной аппаратуры. при этом её преобразователь частоты должен вырабатывать вторую ПЧ из первой, а затем следует тракт обработки узкополосного ЧМ сигнала, включающий систему шумопонижения.

На практике смеситель преобразователя частоты этой микросхемы прекрасно работает на частотах до 100 мГц, при том его гетеродин неплохо функционирует на частотах до 30 мгц. В результате, с целью упрощения конструкции на вход преобразователя поступает непосредственно принимаемый сигнал. Гетеродин стабилизируется резонатором на частоту меньше частоты принимаемого сигнала на 465 кгц. В результате получается супергетеродинная схема с одним преобразованием частоты и ПЧ 465 кгц.

Конструкция микросхемы предусматривает только один контур - в фазосдвигающей цепи частотного детектора - L3C17. Роль селективного элемента возложена целиком на пьезокерамический фильтр Q3. Частота гетеродина стабилизирована резонатором Q2.

В качестве детектора шумов работает диод VD1. Порог срабатывания шумоподавителя устанавливается путем изменения напряжения смещения на этом диоде - резистором R3. При отсутствии входного сигнала на выходе частотного детектора присутствуют высокочастотные шумы. детектор регистрирует их и подает сигнал на встроенный усилитель постоянного тока микросхемы.

При превышении определенного уровня срабатывает триггер, включенный на выходе этого усилителя и замыкает вывод 16 А1 с общим проводом, фактически блокируя поступление ЗЧ сигнала на УЗЧ. При наличии полезного сигнала этот вывод микросхемы переходит в высокоомное состояние и не шунтирует сигнал ЗЧ.

Резистором R10 регулируют громкость В качестве УЗЧ используется часть микросхемы К174ХА10, содержащая УЗЧ. Остальные узлы этой микросхемы остаются не подключенными. Учитывая стоимость и высокое качество УЗЧ этой микросхемы такое неполное включение оправдано.

Схема малогабаритной СВ-Радиостанции

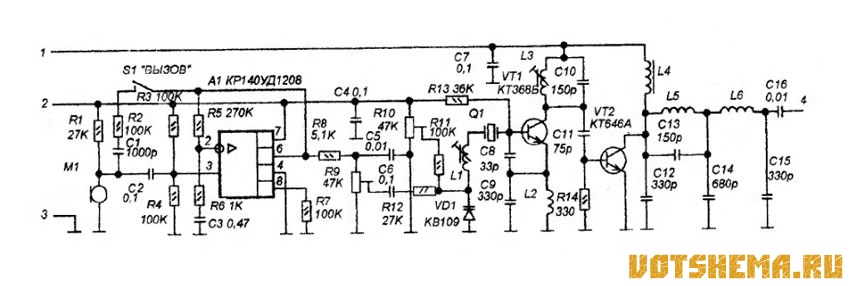

Принципиальная схема передатчика показана на рисунке 2. Передатчик состоит из микрофона с микрофонным усилителем - генератором тонального вызова, частотного модулятора, задающею генератора и выходного усилителя мощности с двухзвенным П-контуром на выходе.

Низкочастотный сигнал от микрофона М1 поступает на микрофонный усилитель на ОУ А1. ОУ охвачен ООС на элементах R5 R6 С3, обеспечивающей необходимое усиление и частотную характеристику, и отключаемой цепью ПОС - R2C1, которая подключается кнопкой S1 во время подачи вызывного сигнала, переводя усилитель, таким образом в состояние генератора ЗЧ.

С выхода УЗЧ низкочастотный сигнал поступает на модулятор. Модуляция осуществляется посредством изменения емкости варикапа VD1, включенного в цепь (L1 VD1) сдвига частоты резонанса кварцевого резонатора Q1. Глубина девиации частоты (уровень ЗЧ сигнала, поступающий на модулятор) устанавливается подстроечным резистором R9, резистор R10 устанавливает постоянную составляющую модулирующего напряжения, устанавливая таким образом точку настройки задающего генератора.

Задающий генератор на транзисторе VT1. Питание на него поступает от двух цепей, непосредственно от источника - в его коллекторную цепь, и от переключателя "прием-передача" в его базовую цель. В результате питание с генератора при приеме не снимается, только напряжение смещения на его базе становится равным нулю. В результате генерация срывается, транзистор закрывается полностью и практически не потребляет ток.

В коллекторной цепи VT1 включен контур настроенный на частоту несущей канала. Выходной каскад на транзисторе VT2 работает без смещения на базе (класс "С"), он работает только тогда, когда на его базу через С11 поступает напряжение ВЧ с контура задающего генератора. В результате оба каскада блокируются снятием напряжения смещения с базы VT1, и передатчик полностью выключается.

Усиленный сигнал выделяется на коллекторном дросселе L4. Из всего комплекса частота на этом дросселе, частота несущей выделяется двухзвенным П фильтром L5 С12 С13 С14 L6 С15, который подавляет гармоники и согласует антенну с выходом передатчика.

Приемный и передающий тракты монтируются на двух печатных платах, на которых каскады расположены в линейку - по направлению прохождения сигнала. Межплатные соединения, подключение выключателя, переключателя прием-передача, источника питания и антенны показаны на рисунке 3.
