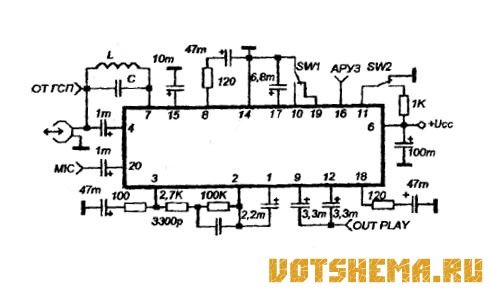

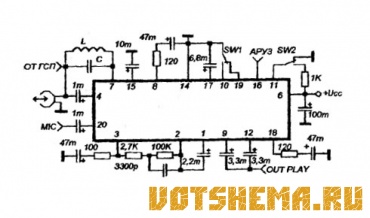

Микросхема ВА5116

Микросхема выполнена в корпусе DIP с 20-ю выводами. Представляет собой усилитель записи/воспроизведения для кассетных магнитофонов среднего класса. Управление микросхемой осуществляется встроенной логической схемой. Переключатель SW1 управляет режимами запись/воспроизв.

Переключатель SW2 управляет блокировкой звука, что позволяет устранить щелчки в звуковом тракте во время переходных процессов и помехи в режимах перемоток. Микросхема имеет встроенную систему АРУ3 её вход - вывод 16.

Параметры микросхемы:

1. Ucc - напряжение питания 1.5-4.5V
2. Минимальный ток покоя 4 мА
3. Входное сопротивление 120K
4. Уровень шума - 46 дб
4. Диапазон частот 20-20000 Гц
5. Максимальное вых. напряжение 0.9V
6. КНИ при выходном напряжении 0.5V на частоте 1000 Гц не более 0,1%
