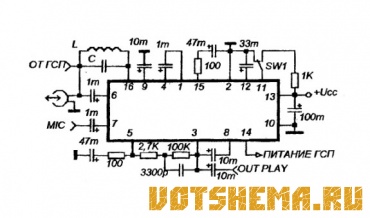

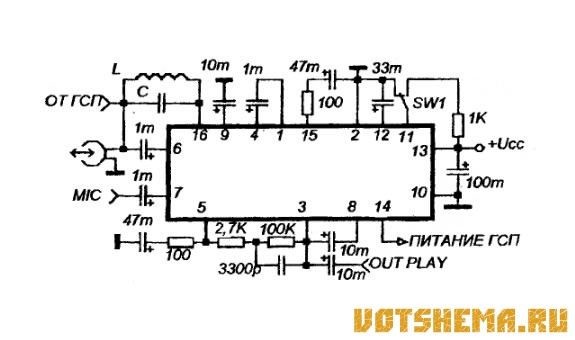

Микросхема ВА5101

Микросхема в корпусе SIL с 16-ю выводами. Предназначены для работы в качестве усилителей записи/ воспроизведения в кассетных магнитофонах среднего класса. Упрощенная коммутация "зап./воспр." при помощи односекционного переключателя SW1, который управляет встроенной логической схемой (фактически нужно уровень на выв. 11 - "0" или "1").


Микросхема имеет встроенный управляемый стабилизатор напряжения для питания генератора стирания и подмагничивания.

Параметры микросхемы:

1. Ucc напряжение питания 1.5-6V
2. Минимальный ток покоя 6 мА
3. Входное сопротивление 130 кОм
4. Уровень шума - 46 дб
5. Диапазон частот 20-20000 Гц
6. КНИ на частоте 1000 Гц и при выходном напряжении 1V - 0,2%
