Приемник на два метра

Приемник предназначен для работы в двухметровом диапазоне радиосвязи (144 МГц). Особенности приемника : простота схемы и налаживания, высокая чувствительность (0.3 мкВ при отношении сигнал/шум 12 дб), хорошая стабильность настройки при параметрической настройке по диапазону.

Приемный тракт выполнен на современной микросхеме МС13135 фирмы Motorola. Отличие от типовой схемы, рекомендованной производителем при работе в диапазоне 144 МГц, в том, что второй гетеродин сделан перестраиваемым (с его помощью ведется настройка на станцию), а так же, пьезокерамический фильтр первой ПЧ заменен одиночным контуром с расширенной полосой.


Схема приемного тракта показана на рис.1. Сигнал от антенны с эквивалентным сопротивлением 50 От поступает через входной коаксиальный разъем на УРЧ. выполненный на транзисторе VT1. Входной контур L1-C2 настроен на середину диапазона. Напряжение смещения на базу транзистора поступает от делителя R1-R3 через дроссель L2, исключающий шунтирование входного ВЧ сигнала конденсатором С3.

В коллекторной цепи транзистора включен контур L3-C5, так же настроенный на середину диапазона. С коллектора VT1 сигнал поступает на первый гетеродин выполнен на транзисторе VT2, его частота стабилизирована резонатором 01 и в процессе настройки на станцию не меняется. Используется кварцевый резонатор на частоту 44,585 МГц, генератор работает на третьей гармонике этой частоты (коллекторный контур L5-C13 настроен на 133,755 МГц). Сигнал гетеродина поступает на вывод 1 А1, на каскад гетеродина микросхемы, который, в данном случае, играет роль буферного усилителя.

Сигнал промежуточной частоты в пределах 10,3-11,3 МГц выделяется на выводе 20 А1. Сигналы паразитных частот подавляет контур Т1 (стандартный контур на 10,7 МГц от транзисторного приемника). С этого контура сигнал поступает через резистор R11 на вход второго преобразователя. Вход второго смесителя низкоомный и он шунтирует контур снижая его добротность и расширяя его полосу пропускания.

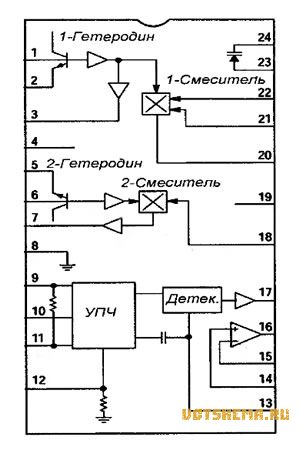

Рисунок 2
Приемник на два метра Частота второго гетеродина перестраивается переменным резистором R14 в пределах 9,845 - 10.845 МГц. Основным частотозадающим элементом второго гетеродина является контур Т2. Это такой же контур как Т1 (готовый контур ПЧ 10,7 МГц от карманного радиоприемника), но его частота изменена путем уменьшения индуктивности его собственным подстроенным сердечником и увеличением емкости включением конденсатора С24 и через конденсатор С25 варикапа, расположенного внутри микросхемы (выводы 23-24). Изменяя емкостную составляющую при помощи варикапа контур перестраивается в вышеуказанных пределах. В процессе налаживания конденсатором С24 и сердечником Т2 выводят контур на нужную частоту, а конденсатором С25 выставляют пределы перекрытия по частоте. Контролировать частоту можно при помощи частотомера, подключив его вход к выводу 5 микросхемы через конденсатор небольшой емкости (3-10 пФ).

Вторая промежуточная частота 455 кГц, она выделяется пьезокерамическим фильтром Z1 (используется фильтр от тракта ПЧ AM карманного радиовещательного приемника).

В фазосдвигающей цепи частотного детектора работает контур Т3, это стандартный контур на частоту 455 кГц от карманного радиоприемника. Контур зашунтирован резистором R13, который понижает его добротность и так снижает искажения при детектировании. Низкочастотный сигнал уровнем 250 мВ снимается с вывода 17.
