Схема карманного частотомера

Частотомер выполнен на микросхемах МОП лотки, имеет люминесцентный четырехразрядный индикатор. Питание от батареи 9В и одного элемента "A316" на 1,5В. Диапазон измеряемых частот - от 1 Гц до 999 кГц. Отображение производится в киллогерцах, и при переключении трех диапазонов (до 10 кГц, до 100 кГц и до 1 МГц) перемещается десятичная запятая на табло: "9,999 кГц". "99.99 кГц" и "999.9 кГц". Чувствительность со входа "Х1" - 50 мВ. Входное сопротивление - 1 Мом.

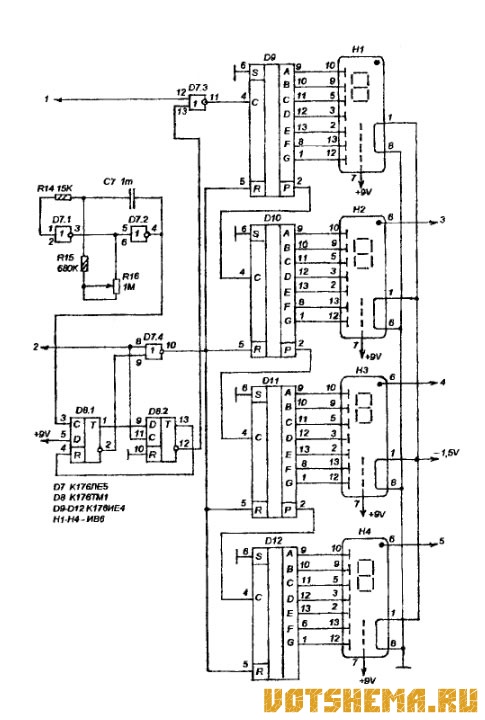

Частотомер собран по классической схеме, на двух платах, на первой (рисунок 1) входное устройство и формирователь импульсов образцовых частот, на второй - декадный счетчик с индикаторами и устройство управления. Особенность схемы в том, что все счетчики сделаны на одинаковых десятичных микросхемах К176ИЕ4, что существенно упрощает комплектацию.

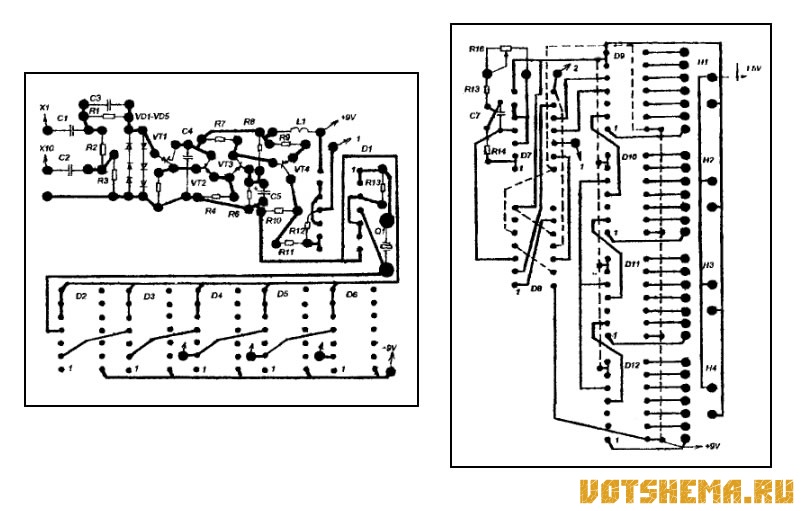

Фактически имеются только три типа микросхем триггеры К176ТМ1, логические элементы 2ИЛИ-НЕ-К561ЛЕ5, и счетчики-дешифраторы - К176ИЕ4. Монтажные схемы показаны на рисунках, они показаны со стороны, противоположной деталям. Проводники, обозначенные пунктирной линией проложены со стороны деталей.

На схеме не показаны блокировочные конденсаторы (на 0,01-0.1 мкф), которые включаются между выводами 7 и 14 каждой из микросхем. Если при работе счетчиков выявятся ошибки, нужно дополнительно включить по одному конденсатору на 30-100 пф между выводом 2 каждого счетчика и общим минусом.

Схема карманного частотомера

При монтаже индикаторы прикрепляются при помощи клея и поролона к стороне печатной плате на которой на расположены детали. Вторая плата располагается над первой со стороны монтажа. Вся конструкция помещается в пластмассовый корпус Для переключения поддиапазонов служит малогабаритный галетный модульный переключатель на два направления. Для выключения питания используется один модуль П2К с независимой фиксацией.

На передней панели установлены два коаксиальных разъема для подключения щупов, выключатель питания и переключатель поддиапазонов. Индикаторы закрыты листом зеленого оргстекла. Сбоку установлен резистор регулировки времени индикации R16.

При сетевом питании микросхемы нужно питать напряжением 8-10В, а для питания цепей накала индикаторов подойдет источник переменного напряжения 1,1-1,5В.

Дроссель L1 любой готовый на 50-100 мкгн. При комплектации нужно учитывать, что транзисторы VT2 и VT3 должны быть идентичными, С одним буквенным индексом и желательно из одной партии (лучше подобрать по h21э).

Схема карманного частотомера
