Микросхемы MC3371 и MC3372

Микросхемы выпускаются фирмой Motorola, предназначены для приемного тракта мобильной связи, выполненного по супергетеродинной схеме с однократным или двойным (при использовании дополнительного преобразователя частоты, не входящего в состав этих микросхем) преобразованием частоты.

С узкополосной частотной модуляцией. Микросхемы МС3371 и МС3372 являются дальнейшим развитием темы МС3357, МС3359, МС3361, но отличаются лучшей высокочастотностью, чувствительностью и экономичностью по питанию. Различие между МС3371 и МС3372 в схеме построения частотного детектора - в МС3371 детектор с фазосдвигающим LC-контуром, а в МС3372 - детектор с керамическим резонатором.

Микросхемы МС3371 и МС3372 выполняются в трех вариантах корпусов - MC3371D и MC3372D - в корпусе SO-16, МС3371Р и МС3372Р - в корпусе DIP-16, MC3371DTB и MC3372DTB - в корпусе TSSOP-16.

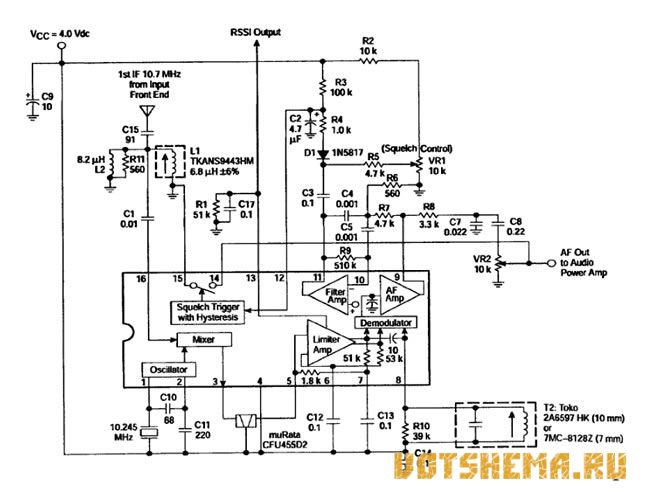

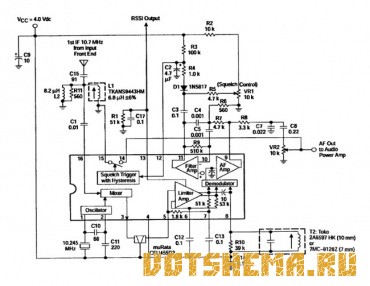

Схема включения МС3371 при IF = 10.7MHz.

Параметры:

1. Диапазон питающего напряжения .... 2-9V.
2. Номинальное напряжение питания .... 4V.
3. Ток потребления при номинальном напряжении питания не более...... 3,2mA.
4. Максимальная входная частота смесителя.................... 100MHz.
5. Чувствительность по входу смесителя при напряжении питания 4V....... 0,5uV.
6. Уровень выходного аудиосигнала .... 0.2V.
7. Напряжение 13-м выводе при уровне входного сигнала (-100dB)........0.3V.
(-70dB)........ 1,5V.
(-40dB)........ 2,5V.
8. Коэффициент нелинейных искажений детектора не более...........3,4%.
9. Выходное сопротивление детектора................ 450 Om.
10. Входное сопротивление смесителя................ 3,3 kOm.
11. Входная емкость смесителя ... 2,2 р.
