Микросхема STK6325A, STK6325B
Категория: Микросхемы

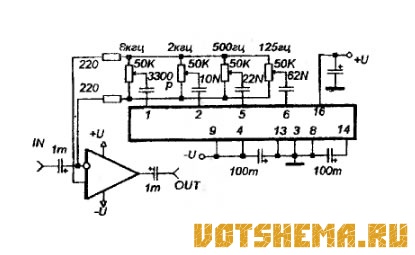

Микросхема STK6325A, STK6325B

Гибридная микросхема, выполнена в корпусе SIL с 16-ю выводами, представляет собой пятиполосной эквалайзер. Предназначена для работы в аудиоаппаратуре высокого класса. Средние частоты полос определяется номиналами внешних компонентов.


Технические параметры:

+/- U от +/- 3.5V до +/- 7.5V, ток покоя 12 mА, Диапазон частот 20-20000 Гц, Rin = 56 кОм Диапазон регулировок +/- 12 дб. Uout max = -/+ 6V, КНИ на частоте 1 кГц не более 0.01%.

STK6325B

Гибридная микросхема, в корпусе SIL с 16-ю выводами. Содержит модуль активных фильтров для эквалайзера на основе ОУ.

Технические параметры:

+/- U от +/- 3.5V до +/- 7.5V, ток покоя 12 mA, Диапазон частот 20-20000 Гц, Диапазон регулировок +/- 12дб, КНИ на частоте 1 кГц не более 0,01%,

Микросхема STK6325A, STK6325B
