Микросхемы TDA1554Q, TDA1555Q, TDA1558Q
Категория: Микросхемы
Микросхемы TDA1554Q, TDA1555Q, TDA1558Q

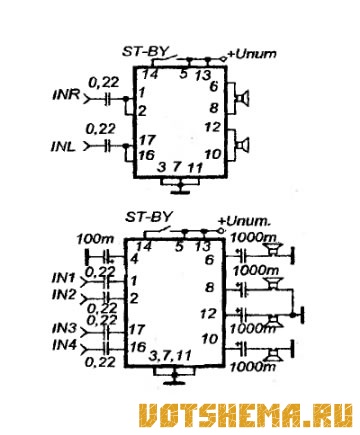

Микросхема фирмы Philips, выполнены в корпусах SIP2 с 17 выв. Содержат четырехканальный усилитель мощности ЗЧ. При мостовом включении получается двухканальный УМЗЧ, не имеющий навесных элементов. Имеют защиту от КЗ в нагрузке и термозащиту, необходим радиатор. Параметры идентичны.

Технические параметры:

Uпит.............................. 8...18V,
Ток покоя.......................... 80 мА,
Макс, потреб. ток.................... 4А,
Ток в режиме STAND-BY ...... -100 мкА,
Рвых. при Uпит 16V 4X11W или 2X22W.
Rвходное...................... 30 кОм,
Rнагрузки................... 4 Ом,
Диапазон частот............ 25...30000 Гц.
КНИ при Рвых=1 W ............ 0,1%.
Шум ..................... 76 дб.
