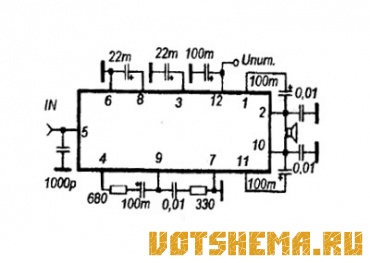

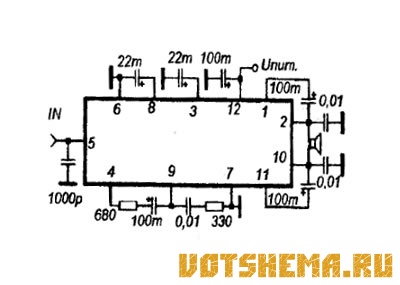

Микросхема TA7237AP

Микросхема имеет корпус SIP2 с 12-ю выводами, представляет собой усилитель мощности ЗЧ, сделанный по мостовой схеме с отсутствием разделительных конденсаторов на выходе. Микросхема предназначена для работы в автомобильной аудиотехники среднего класса.

Микросхема имеет систему защиты от КЗ на выходе и систему тепловой защиты. При работе микросхема нуждается в теллоотводе.

Технические характеристики микросхемы:

Uпит. 8... 18V,
Ток покоя 90 mA,
Максимальная выходная мощность при Uпит. 13V и Рнагрузки 4 ом - 17W,
Входное сопротивление 150 кОм,
Сопротивление нагрузки 4 Ом,
Диапазон частот 20-20000 Гц,
КНИ при выходной мощности 0.5W на частоте 1 кГц .......... 0,05%.
Уровень шума ............... -52д6.
