Микросхема BA5152F
Категория: Микросхемы
Микросхема BA5152F

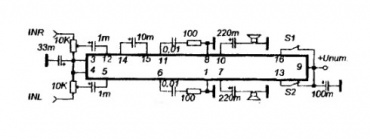

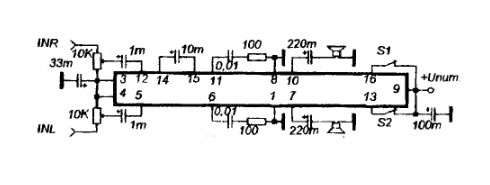

Микросхема - усилитель мощности для работы в аудиоплеерах высокого класса. Переключатель S1 - функция MUTE, S2 - переход в режим STAND-BY , при этом ток потребления 150 mА. Корпус SO с 16 выв. Имеется защита от КЗ в нагрузке, радиатор не требуется.


Параметры микросхемы:

Uлит.................. 1,5...1,8V.
Р вых. макс. ...............12 mW.
Rвых........................... 16 ом.
Ток покоя ................... 12 mА
Ток ожидания (STAND-BY) .............. 150 мкА,
Диапазон частот ........ 20-20000 Гц,
Уровень шума ............... 62 Дб,
Чувствительность .............. 12mV,
КНИ при Рвых 1mW .............. 0.02%
