Микросхема HA1367

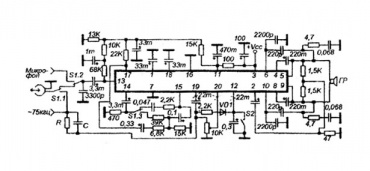

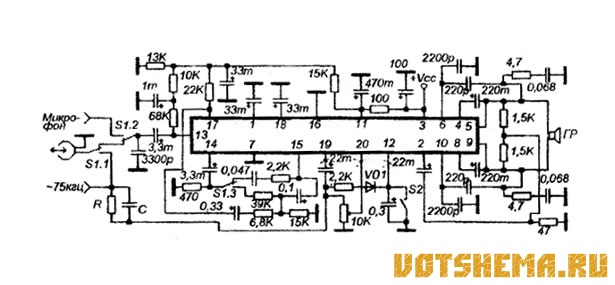

Содержит полный тракт записи-воспроизведения кассетного монофонического магнитофона, включающий универсальный усилитель, систему АРУЗ, и УМЗЧ. Режимы запись-воспроизведение переключаются при помощи S1 (на схеме в режиме воспроизведения). S2 служит для отключения системы АРУ.


Корпус TABS с 20 выв. Требуется радиатор. Подмагничивание от внешнего генератора 75 кГц.

Параметры микросхемы:

1. Напряжение питания Vcc .......... +6V
2. Ток покоя .............................. 50mА
3. Номинальная мощность ............ 2,2W
4. Уровень шума ........................ 32 дб
5. Диапазон частот .......... 40...17000 Гц
6. КНИ при мощности 1 W ............... 1%
7. Сопротивление динамика ......... 4 Ом
