Схема лампового усилителя Hi-End

Этот ламповый усилитель предназначен для работы в составе любительского HI-END комплекса, и может быть полезным для любителей лампового звучания. Полоса рабочих частот 30-18000 Гц, уровень шума не более - 80 дб. Максимальная выходная мощность 50 Вт при сопротивлении нагрузки 8 ом. Номинальная 25 Вт. При максимальной мощности КНИ не более 0,8%, при номинальной - не более 0,25%.

Неравномерность частотной характеристики не более 2 дб. Входное сопротивление 1 Мом, чувствительность 100 мв. Усилитель - одноканальный, для каждого стереоканала используется отдельный независимый усилитель.

Принципиальная схема показана на рисунке 1. На лампе НИ сделан фазоинвертор (R3 служит для балансировки фазоинверсного каскада), затем следует двухтактный усилитель, состоящий из пред-выходных каскадов на HL2 и выходного каскада на HL3 и HL4, работающих в классе АВ. Ток покоя выходного каскада 100 мА.

Напряжение смещения - 40В поступает от отдельного выпрямителя. Резисторы R14 и R15 служат для установки симметрии напряжений на сетках выходного каскада. Резисторы R16 и R25 служат для предотвращения самовозбуждения. Резисторы R18 и R23 служат для установки симметрии токов экранных сеток выходных ламп. Выход - трансформаторный на Т1.

Рисунок 2
Схема лампового усилителя Hi-End

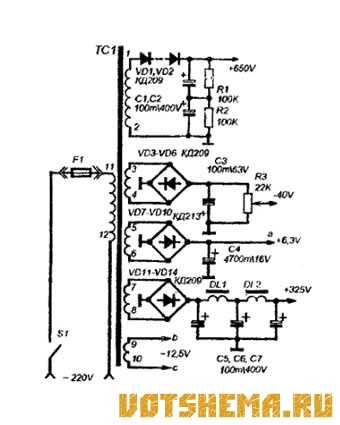

Принципиальная схема источнике питания показана на рисунке 2. Обратите внимание, что макальные цепи ламп предусиления питаются постоянным, качественно сглаженным (большая емкость С4) напряжением. Это позволяет свести к минимуму фоновые наводки переменного тока. Накал выходного каскада питается переменным напряжением, но цепь накала гальванически развязана с схемой усилителя, что так же снижает уровень фона.

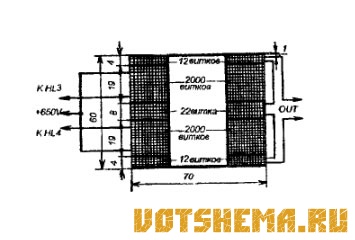

Выходной трансформатор Т1 имеет сердечник из пластин Ш30 с толщиной набора 40 мм. Первичные (анодные) намотки содержат по 2000 витков ПЭВ 0,31, вторичная - 46 витков ПЭВ 1,6. Схема намотки трансформатора показана на рисунке 3.

Силовой трансформатор ТС1 намотан на сердечнике из пластин Ш40 с толщиной набора 60 мм. Сетевая обмотка 11-12 содержит 500 витков ПЭВ 0,6; обмотка 1-2 - 1500 витков ПЭВ 0,31; обмотка 3-4 - 91 виток ПЭВ 0,31; 5-6 -15 витков ПЭВ 1,6; 7-8 - 802 витка ПЭВ 0,23; 9-10-31 виток ПЭВ 1,6.

Все неполярные конденсаторы должны быть на напряжение не менее 400В.

Рисунок 3
Схема лампового усилителя Hi-EndКонструктивно усилитель с источником питания монтируются на общем металлическом коробчатом шасси объемным монтажом на выводах деталей, ламповых панелей и контактных лепестках.

Корпус не предусмотрен, края шасси обрамлены древесно-стружечными плитами с отделкой под орех. Все мелкие детали расположены внутри шасси, так что снаружи шасси гладкое, обработанное чернением, и на нем расположены только лампы, трансформаторы и электролитические конденсаторы. Для улучшения внешнего вида трансформаторы закрыты дюралюминиевыми черненными коробами с вентиляционными отверстиями.
