Схема цифровых часов-табло

Часы состоят из двух блоков, — блока управления (небольшая коробочка с запираемой крышкой, под которой расположены кнопки управления), и блока индикации, представляющего собой металло-стеклянную конструкцию размерами примерно 200x70 см, на которой установлено 114 ламп накаливания на 220V мощностью по 40W. Лампы образуют четыре семисегментных цифровых индикатора (каждый сегмент - четыре лампы), плюс две лампы между разрядами часов и минут (мигают с периодом в одну секунду).

Лампы переключаются тиристорными ключами, на которые поступают сигналы управления от блока управления.

Схема блока управления проста, и может быть, даже примитивна, - она выполнена по типовой схеме электронных часов на устаревших микросхемах К176, со статической индикацией. Всего пять микросхем, - одна К176ИЕ12, две К176ИЕ3 и две К176ИЕ4. Несмотря на устарелость эти микросхемы пока ещё встречаются в продаже.

На рисунке 1 показана схема блока управления. Вдаваться в подробности её работы, думаю, нет смысла, - схема всем хорошо известна. Скажу только, что на входы «S» счетчиков подан нуль, чтобы активными выходными уровнями были логические единицы А вместо светодиодных индикаторов подключены тиристорные ключи, нагруженные лампами, которые расположены в блоке индикации.

Точность хода часов зависит от точности кварцевого генератора. В небольших пределах его частоту можно изменять подбором емкости конденсатора С2 (можно установить на его месте подстрочный конденсатор)

Кнопка S1 служит для установки минут, а кнопка S2 - для установки часов. Эти кнопки не фиксируемые При их нажатии показания индикаторов меняются с частотой 1 Гц.

Сбрасываются счетчики досчитав до «24-00». с помощью диодов VD1 и VD2.

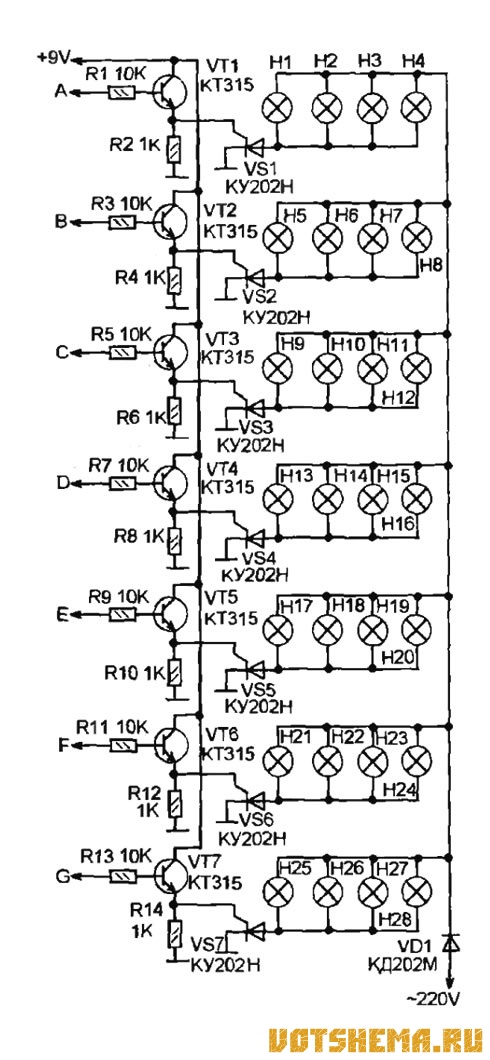

Рисунок 2
Схема цифровых часов-табло

На рисунке 2 показана схема одного из разрядов цифрового табло Всего таких разрядов четыре. Цифры формируются так же, как на светодиодном семисегментном индикаторе, то есть, составляются из прямоугольных светящихся сегментов, расположенных горизонтально и вертикально Здесь размеры сегментов одинаковы, и в каждом сегменте задействовано по четыре лампы.

Схема транзисторно-тиристорных ключей, примененная здесь, очень похожа на схемы аналогичных узлов цветомузыкальных установок и автоматов световых эффектов.

Лампы накаливания питаются через диод VD1. В отличие от традиционного питания через мост, такая схема однополупериодного выпрямления понижает действующее значение пульсирующего напряжения на лампах, примерно, до 170-180V.

Яркость свечения ламп, при этом, конечно ниже, но многократно повышается их стойкость к перегоранию, что особенно важно при эксплуатации цифрового табло на открытом воздухе, в условиях перепада температуры и влажности

Табло представляет собой железный корпус, в котором по местам установки ламп сделаны отверстия и закреплены стандартные патроны для осветительных ламп накаливания. Чтобы исключить засветку соседних сегментов, каждый из сегментов снабжен металлическими экранами - отражателями.

Передняя панель - стеклянная из матового стекла молочного цвета. Экраны - отражатели сегментов плотно к ней примыкают. Благодаря рассеивающему свойству матового стекла сегменты зрительно воспринимаются более или менее равномерно светящимися.

В верхней части металлического корпуса табло сделаны вентиляционные отверстия, прикрытые своеобразной крышей от дождя и других осадков.

Оптимальная мощность каждой па мл очки - 40 W. Число ламп в сегментах, их мощность может быть больше или меньше, - это зависит от того каких размеров должно быть табло и какой яркости.

Тиристорно-транзисторная схема собрана объемным способом в нише на тыльной части табло.

Блок управления питается от готового сетевого источника напряжением 9V (здесь его схема не приводится). Собран блок управления на печатной плате. Плата отличается подключением выводов 6 микросхем К176ИЕ3 и К176ИЕ4 и отсутствием на ней светодиодных индикаторов.
