Микросхема LA4742 - усилитель мощности
Микросхема LA4742 - усилитель мощности

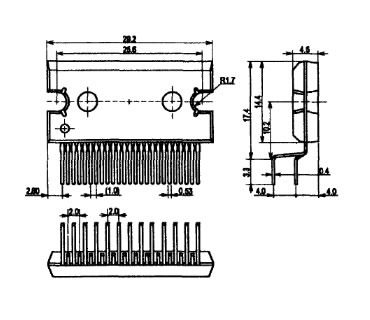

Микросхема LA4742, выпускаемая фирмой SANYO содержит четырехканальный мостовой УНЧ для применения в усилителях мощности автомобильной аудиотехники. Микросхема выполнена в корпусе HZIP25 с 25-ю выводами.

Микросхема LA4742 - усилитель мощности

Некоторые электрические параметры.

1. Диапазон питающего напряжения .............. 9.... 18V.
Номинальное значение.............14,4V.
2. Максимальный потребляемый ток........... 16А.
3. Ток покоя............................ 100...350 mА.
При ном. напряжении питания.......200 mA.
4. Ток потребления при включенном энергосберегающем режиме.....не более 10 mА.
5. Сопротивление нагрузки.......4 Оm.
6. Коэффициент усиления ................26 dB.
7. Коэффициент нелинейных искажения при выходной мощности 4 W.......0,05%.
8. Выходная мощность при коэффициенте нелинейных искажений 10%......28Wx4.
9. Максимальная выходная мощность при напряжении питания 13,7V.......40Wx4.
10. Максимальная выходная мощность при напряжении питания 18V.............. 45Wx4.
11. Шумы......................... не более (-60dB).
12. Разделение стереоканалов......65 dB.

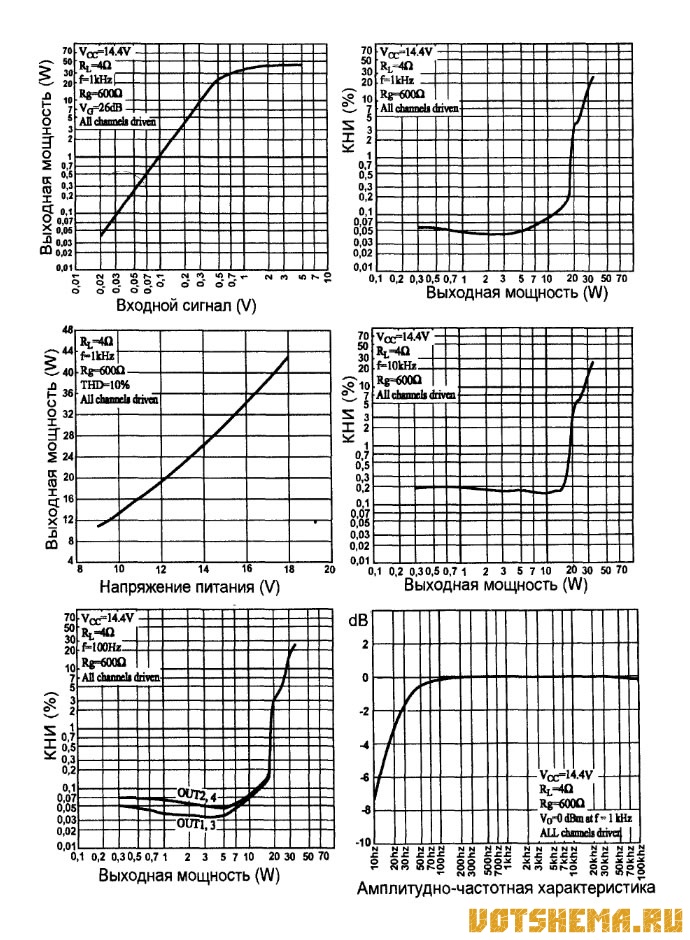

Технические характеристики LA4742:
Микросхема LA4742 - усилитель мощности
