Схема УКВ ЧМ тюнера

Тюнер предназначен для приема радиовещательных станций УКВ ЧМ диапазона 64-73 МГц в моно и стереофоническом режиме. Его характеристики: чувствительность при отношении сигнал/шум 26 дб не хуже 10 мкв/м, диапазон воспроизводимых частот на низкочастотном выходе 50-14000 Гц, селективность по зеркальному каналу 46 дб, промежуточная частота 10,7 МГц.

Принцип работы тюнера

Он построен по супергетеродинной схеме с высокой промежуточной частотой.

Сигнал от антенны через конденсатор С1 поступает во входной контур на элементах L1, С4, С5, VD1. Этот контур в процессе настройки на станцию перестраивается при помощи варикапа VD1, на который напряжение поступает от узла настройки через R5. Выделенный сигнал через конденсатор С3 поступает на вход усилителя РЧ, построенного на полевом транзисторе VT1.

Использование полевого транзистора дало возможность контур полностью включить во входную цепь УРЧ, без использования катушек связи, и таким образом обеспечило высокий коэффициент передачи без шунтирования контура входной цепью УРЧ, приводящего к понижению его добротности. Кроме согласования по входному сопротивлению каскад на VT1 обеспечивает подачу противофазных входных сигналов на симметричный высокочастотный вход преобразователя частоты микросхемы А1.

Эта микросхема содержит в себе преобразователь частоты и гетеродин, частотозадающими элементами которого являются L2, С9-С13, VD3, VD4. Настройка на станцию производится варикапом VD3, на который поступает напряжение настройки от узла настройки через резистор R6. На варикапе VD4 выполнен исполнительный узел системы АПЧГ тюнера.

Сигнал промежуточной частоты выделяется на контуре L3 С15 и через L4 и пъезокерамический фильтр Q1 поступает на вход микросхема А2, которая содержит предварительный УПЧ, усилитель-ограничитель ПЧ, частотный детектор, системы безшумной настройки (БШН) и предварительный УЗЧ, а также систему автоматической подстройки частоты гетеродина. Кнопка SA6 служит для отключения БШН.

Порог срабатывания БШН устанавливается резистором R33. Контур L5C18 настроен на ПЧ и работает в фазосдвигающей цепи частотного детектора. Напряжение ошибки системы АПЧГ снимается с вывода 5 А2 и через R7 поступает на варикап VD4. Делитель из резисторов R29 и R30 устанавливает исходную величину этого напряжения.

С выхода А2 комплексный стереосигнал поступает на вход микросхемы A3, на которой выполнен стереодекодер. Микросхема содержит предварительный усилитель КСС, синхронный детектор, фазовый детектор, генератор, управляемый напряжением, переключатель и стабилизатор напряжения.

Выключение режима стерео производится выключателем SA7 (на схеме показан в положении "стерео"). Резистором R6 балансируется усилитель КСС, a R52 служит для установки частоты 31,25 кГц, которую контролируют на выводе 14 A3. Светодиод VD22 служит для индикации стереопрограммы.

С выхода стереодекодера напряжения ЗЧ каналов амплитудой 300 mV поступает на выходной разъем тюнера.

Настройка комбинированная — четыре фиксированные настройки, переключаемые переключателями SA2-SA5 и плавная настройка, включаемая при помощи SA1. Орган плавной настройки — переменный резистор R11, он механически связан со шкалой настройки. Четыре фиксированных настроек устанавливаются подстроечными резисторами R16, R24, R25, R26 при помощи отвертки.

Входная и гетеродинная катушки намотаны на полистироловых каркасах диаметром 7 мм с подстроечниками М4 из латуни или алюминия. Входная катушка (L1) содержит 7 витков с отводом от первого, гетеродинная — 6 витков. Намотка ведется проводом ПЭВ 0,43. Катушки контуров ПЧ намотаны на стандартных полистироловых каркасах диаметром 6 мм с сердечниками из феррита 100НН или 400НН (можно использовать каркасы контуров модуля цветности телевизора типа УСЦТ). L3 содержит 26 витков, L5 — 5 витков, L5 — 9 витков провода ПЭВ 0,12-0,16. Каркасы используются вместе с экранами.

Трансформатор питания Т1 взят готовый на выходное напряжение 12-15 В при выходном токе до 0,2 А.

Сборка.

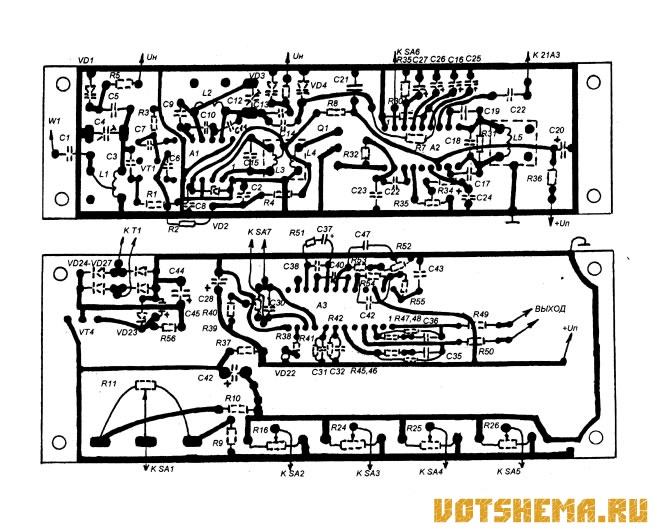

Детали тюнера монтируются на двух печатных платах из фольгированного стеклотекстолита или гетинакса. Корпус тюнера имеет размеры 300x300x80 мм. Он состоит из боковин размерами 300x80 мм из древесно-стружечных плит с декоративной отделкой под орех. К ним при помощи шурупов прикреплены верхняя, нижняя, задняя и передняя панели из дюралюминиевых пластин.
