Светомузыкальный автомат

Светомузыкальные (или цветомузыкальные) установки обычно строятся по схеме из нескольких каналов, разделенных по частотам. Такое построение позволяет присвоить определенным частотным полосам разные цвета (или прожекторы) и таким образом представить музыкальную картину в виде световой.

Просмотр «световых картин», создаваемых такими СМУ (или ЦМУ) требует внимания и сосредоточенности, что мало подходит для различных танцевальных мероприятий. Здесь более уместны автоматы световых эффектов. Но световые эффекты, воспроизводимые обычными автоматами не зависят от звучащей музыкальной программы, что делает программу безликой.

Светомузыкальный автомат, схема которого представлена в этой статье, отличается от СМУ (или ЦМУ) с частотным разделением, он представляет собой сочетание СМУ (ЦМУ) и автомата световых эффектов.

В сущности, его схема представляет собой автомат световых эффектов, но роль источника тактовых импульсов, определяющих скорость воспроизведения световых эффектов дана музыкальному сигналу, поэтому скорость воспроизведения зависит от его средней частоты на конкретный момент.

Принципиальная схема простого варианта светомузыкального автомата показана на рисунке 1. Низкочастотный сигнал с выхода аудиоаппаратуры поступает на разъем Х2. На транзисторе VT1 выполнен формирователь импульсов, порог его открывания устанавливается переменным резистором R1.

Если есть на входе НЧ сигнал (амплитудой не менее 0.5V) на коллекторе транзистора VT1 образуются импульсы, которые поступают на счетный вход счетчика D1. Счетчик делит частоту этих импульсов, как минимум, на 1024. поэтому, например, при частоте входного сигнала около 3 кГц световые эффекты будут меняться с частотой около 3 Гц, а при частоте входного сигнала, например, 500 Гц, - с частотой около 0,5 Гц. При частоте входного сигнала 10 кГц, частота переключения уже будет около 10 Гц.

Схема, показанная на рисунке 1, - это простейший вариант, в котором четыре прожектора переключаются по закону двоичного счетчика. Поэтому разнообразием световых эффектов устройство не отличается, но при воспроизведении динамичной музыки и правильной установке движка резистора R1, работает все же достаточно эффективно.

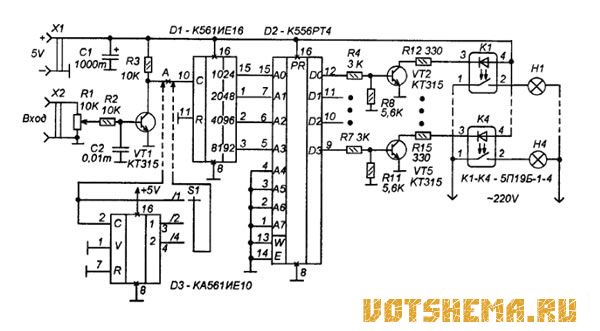

Рисунок 2
Светомузыкальный автоматБолее разнообразные световые эффекты создает схема, показанная на рисунке 2. Здесь после счетчика включена микросхема ППЗУ К556РТ4, которая здесь выполняет функции дешифратора двоичного кода в световые эффекты. Набор световых эффектов зависит от программы, внесенной в ППЗУ. В таблице 1 приводится один из множества возможных вариантов такой программы, с которой автомат воспроизводит эффекты бегущего огня и бегущей тени, последовательного зажигания и гашения, псевдохаотического движения.
